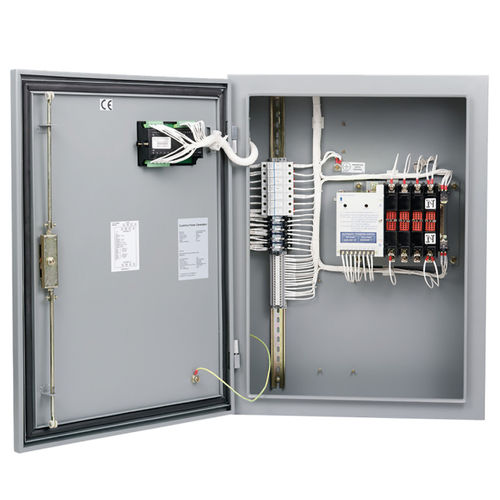

Automatischer Transferschalter GTEC series

geschlossenfür Generatorfür Stromaggregate

Produktübersicht
Der automatische Transferschalter GTEC überwacht die primäre Netzquelle und die Generatoren, startet den Generator bei Netzausfall und überträgt die Last automatisch zwischen Netz und Generator. Geeignet für IEC-Notfall-, Standby- und optionale Standby-Anwendungen. Die Mikroprozessorsteuerung vereint Flexibilität und zuverlässigen Betrieb in einem kompakten, kosteneffizienten Paket.

PowerCommand® 40-2 Transferschalter-Steuerung

• Hochentwickelte mikroprozessorgestützte Steuerung für die Überwachung der Primärquelle und des Generators, automatisches Starten des Generators und Lastübertragung für Standby-Anwendungen.
• Hochgradig anpassbare kundenspezifische Ein- und Ausgänge, anpassbar an zahlreiche Anwendungsanforderungen.

Funktionen der Steuerung

• Anzeige – Hintergrundbeleuchtetes 4-zeiliges LCD-Textdisplay mit Systemstatus, kontextbezogenen Symbolen und Warnungen; zusätzlich mehrfarbige Status-LEDs.
• Diagnose und Berichterstattung – detaillierte Ereignisprotokolle, erweiterte Fehlercodes, Warnlisten, Verlauf der Stromversorgungsereignisse und Quellenstatistiken.
• Kommunikation – Modbus RTU über RS485 (seriell).
• Trockenkontaktrelais – konfigurierbare potenzialfreie digitale Ein- und Ausgänge für maximale Flexibilität.
• PC- und Bedienfeldkonfiguration – Modul kann über PC-Software konfiguriert werden; ausgewählte Einstellungen am Frontpanel möglich.
• Wartungszugang – Plug-and-Play-Integration mit reduziertem Punkt-zu-Punkt-Verkabelung und gekennzeichneten Anschlüssen für einfachen Zugang.

Hauptmerkmale

• Mikroprozessorsteuerung: Voll ausgestattete PowerCommand® 40-02 Steuerung vereinfacht Bedienung und Anpassung über das Bedienfelddisplay.
• Betriebsarten: Automatische Umschaltung, offener Transfer, offener Transfer mit Sync-Check-Monitor und programmierter Transfersperre, Trainings- und Testmodi mit/ohne Last.
• Wartungszugang: Türmontierte Bedienelemente und ausreichender Platz mit gekennzeichneten Anschlüssen für einfache Wartung.
• Positivverriegelung: Mechanische Verriegelungen verhindern eine Verbindung von Quelle zu Quelle über stromführende Kontakte.
• Elektromagnetischer Antrieb: Effiziente elektromagnetische Betätigung für zuverlässige Schaltvorgänge.
• Überlappungsfreier Umschaltmechanismus: Gewährleistet definierten, nicht überlappenden Transfer zwischen den Quellen.
• Für Dauerbetrieb ausgelegt: Entwickelt für Dauerbetrieb bis zu den Nennwerten auf dem Typenschild.
• Hauptkontakte: Silberlegierte Hauptkontakte mit mehrlagigen Lichtbogenkammern für 100 % Dauerbetrieb; keine routinemäßige Wartung erforderlich.

Modellbezeichnung und Nennströme
GTECA | 40, 63
GTECB | 100, 125
GTECC | 160, 200, 225, 250
GTECD | 350, 400, 500
GTECE | 630, 800
GTECF | 1000, 1250
GTECG | 1600, 2000

Technische Daten

• Steuerung: PowerCommand® 40-02 mikroprozessorgestützte Transferschalter-Steuerung.
• Anzeige: Hintergrundbeleuchtetes 4-zeiliges LCD-Textdisplay; Status-LEDs (rot/grün).
• Kommunikation: Modbus RTU über RS485 (seriell).
• E/A: Konfigurierbare potenzialfreie digitale Ein- und Ausgänge (Trockenkontaktrelais).
• Umschaltmechanismus: Überlappungsfrei; Sync-Check-Option verfügbar.
• Kontakttechnik: Silberlegierte Hauptkontakte mit mehrlagigen Lichtbogenkammern; für 100 % Dauerstrom ausgelegt.
• Betriebsmodi: Automatische Umschaltung, offener Transfer, Trainings-/Testmodi (mit/ohne Last).
• Leistungsbereich (Nennstrom): 40 A bis 2000 A je nach Modellvariante.
• Gehäuse / Service: Türmontierte Bedienelemente und vereinfachter Zugang für Wartung.
