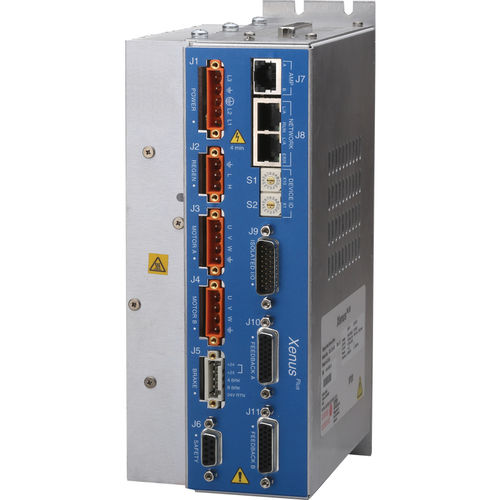

AC-Servoregler Xenus XE2 series

digitalEtherCATSSI

XE2 setzt neue Maßstäbe bei Leistung, Konnektivität und Flexibilität. Die CANopen-Anwendungsprotokoll-over-EtherCAT-(CoE)-Kommunikation bietet einen weit verbreiteten, kostengünstigen Industriebus. Eine breite Palette von Absolutwertgebern wird unterstützt. Hochauflösende A/D-Wandler gewährleisten eine optimale Leistung der Stromschleife. Es stehen sowohl isolierte als auch nicht isolierte Hochgeschwindigkeits-E/A zur Verfügung. Für sicherheitskritische Anwendungen können redundante, leistungsstufenfähige Eingänge eingesetzt werden. Ein integrierter Lüfter und Kühlkörper ermöglichen es dem Antrieb, die kontinuierlichen Ausgangsströme in jeder Einbaulage zu liefern. Der interne Regenerationswiderstand dissipiert die Energie, die bei Lastverzögerungen zurückgeführt wird. Spezifikationen DAUERSTROM 10A SPITZENSTROM 20A VERSORGUNGSSPANNUNG 100-240 VAC ABMESSUNGEN 234.7 x 137,6 x 91,1 mm DIGITALEINGÄNGE 22 DIGITALE AUSGÄNGE 7 FEEDBACK Analog Sin/Cos, Inkremental, Digital Halls, BiSS, SSI, Absolut A, Endat, Panasonic, Tamagawa, Sanyo Denki, Aux Encoder/ Encoder out BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell STEUERUNGSMODEN - Indexer, Punkt-zu-Punkt, PVT - Nockenschaltung, Getriebe - Position, Geschwindigkeit, Drehmoment BEFEHLSSCHNITTSTELLE - CANopen-Anwendungsprotokoll über EtherCAT (CoE) - ASCII und diskrete E/A - Stepper-Befehle - ±10V Position/Drehzahl/Drehmoment (2 Eingänge) - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) KOMMUNIKATION - EtherCAT - RS-232 FEEDBACK Inkremental - Digitaler Vierfach-A/B-Geber - Analoger Sin/Cos-Geber - Panasonic Inkremental A Format - Sanyo Denki Drahtsparender Inkremental - Aux. Geber / Geberausgang Absolutwertgeber - SSI - EnDat 2.1 & 2.2 - Absolut A - Tamagawa Absolut A - Panasonic Absolute A Format - Sanyo Denki Absolutes A - BiSS (B&C)
