DC-Servoverstärker Accelus ASC series
bürstenlosSchrittdigital

DC-Servoverstärker
DC-Servoverstärker
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

AC/DC
DC
Typ
bürstenlos, Schritt
Ausgangssignal
digital
Weitere Eigenschaften
Hochleistung
Intensität

Max: 18 A

Min: 3 A

Beschreibung

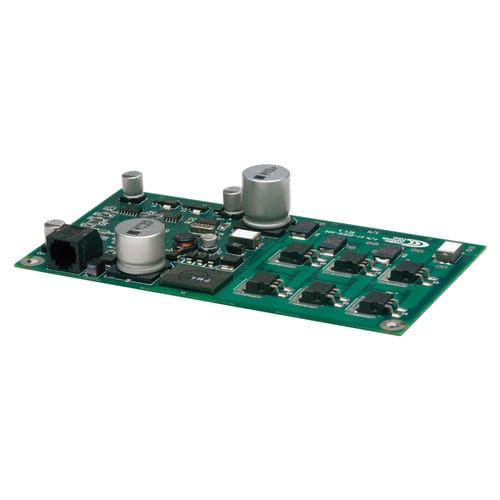

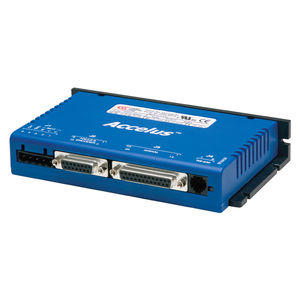

Der ASC bietet eine leistungsstarke Steuerung von bürstenlosen und bürstenbehafteten Motoren in einer kostengünstigen Karte. Eine Version für den Schalttafeleinbau ist ebenfalls erhältlich. Die Modi Drehmoment und Geschwindigkeit werden durch den Positionsmodus Schritt/Richtung ergänzt. Die Rückmeldung erfolgt über Inkrementalgeber und digitale Halls. Spezifikationen DAUERSTROM 6A SPITZENSTROM 18A VERSORGUNGSSPANNUNG 20-55 VDC ABMESSUNGEN 154.2 X 89,1 X 29,1 mm DIGITALEINGÄNGE 6 DIGITALE AUSGÄNGE 2 FEEDBACK Digitale Ausgänge, inkrementell BEFEHLSSCHNITTSTELLE Analog, Schritt/Richtung, PWM UMGEBUNG Kommerziell - PCB-Montage - Positions-, Geschwindigkeits- und Drehmomentregelung - Controller-Schnittstelle Stepper-Schnittstelle ±10V Geschwindigkeits-/Drehmomentbefehl PWM-Drehzahl-/Drehmomentbefehl Elektronisches Getriebe - Feldorientierte Regelung für Optimale Geschwindigkeit /Drehmoment - Auto-Tuning und Auto-Phasing - Rückführung Digitaler Drehgeber und Halls - Programmierbare E/A: 6 Eingänge, 2 Ausgänge - UL- und cUL-anerkannte Komponente nach UL 61010-1 3rd Edition beschreibung Der Accelus™-Servoverstärker treibt bürstenlose DC-Motoren im Positions-, Geschwindigkeits- oder Drehmomentmodus mit 100 % digitaler Steuerung an. Die Kommutierung erfolgt sinusförmig über Encoder-Feedback vom Motor. Hallsignale werden für die Phaseninitialisierung und Phasenkorrektur verwendet und eliminieren das Hunting des Motors nach dem Einschalten. Die fortschrittliche feldorientierte Steuerung gewährleistet das höchste Motordrehmoment über einen großen Drehzahlbereich, minimiert die Motorerwärmung und maximiert den Wirkungsgrad. Digitale Regelalgorithmen wandeln AC-Statorströme in Gleich- und Quadraturkomponenten um. Der drehmomenterzeugende Quadraturstrom wird von der Stromschleife gesteuert, und die direkte Komponente wird auf Null gefahren, wodurch Verluste durch Strom, der kein Drehmoment erzeugt, eliminiert werden.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Copley Controls anzeigen
