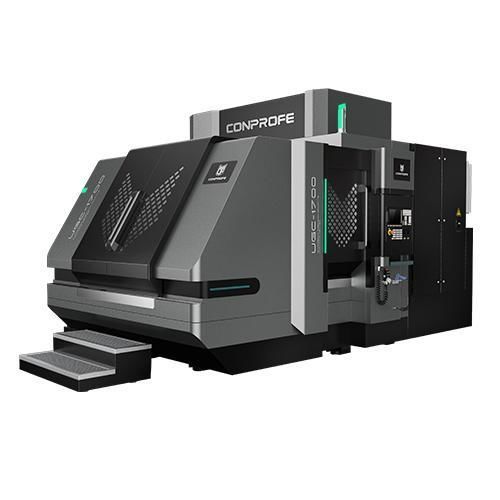

Vertikales CNC-Bearbeitungszentrum UGC-1700

für Keramikcarbonfaserverstärkter VerbundwerkstoffPortal

Produktübersicht

• Steifer integrierter Portalrahmen mit großflächigem Querträger, ausgelegt zur Minimierung von Verformungen und zur Erhöhung der Struktursteifigkeit.
• Gussstruktur optimiert mittels Finite-Elemente-Analyse (FEM) zur Kontrolle von Bauteil- und Gesamtmaschinenverformungen sowie Eigenfrequenzen.
• Hochsteife lineare Rollenführungen und permanenterregte Synchronspindel; frequenzgeregelter Wasserkühler zur Stabilisierung der thermischen Ausdehnung der Spindel. Ultraschallspindel serienmäßig.
• Umfassende Abdichtung und Schutz: mehrschichtige Faltenbälge und Blechlabyrinth an den Achsen X/Y/Z, vollständig geschlossener Werkzeugmagazin mit gepanzertem Faltenbalg und Ausblasreinigungsfunktion, vollständig abgedichteter Schaltschrank mit klimatisierter Kühlung sowie mehrere Spindelabdichtungen.

Produkt-Highlights

• Integrierter Portalrahmen mit großem Querträger für erhöhte Steifigkeit.
• FEM-optimiertes Gussdesign zur Minimierung von Verformungen unter Last.
• Hochsteife lineare Rollenführungen und leistungsstarke Spindeloptionen (Φ100/Φ120/Φ150).
• Frequenzgeregelter Wasserkühler zur thermischen Kontrolle der Spindel und leistungsstarke Staubabsaugung mit mehreren Einlässen sowie manuelle Innenreinigung.
• Mehrschichtige Faltenbälge und Blechlabyrinth zum Schutz der Rollenführungen vor Staub und Verunreinigungen.

Anwendungsfälle

• Entwickelt für hochpräzise, hocheffiziente Bearbeitung von Graphit, grüner Keramik, kohlefaserverstärkten Verbundwerkstoffen, harten-spröden Materialien, Verbundwerkstoffen und schwer zerspanbaren Metallen.

Technische Parameter (Tabelle)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Technische Daten

• Modell: UGC-1700
• Rahmen: Steifer integrierter Portalrahmen mit großflächigem Querträger
• Führungstyp: Hochsteife lineare Rollenführung
• Spindel: Permanentmagnet-Synchronspindel; Ultraschallspindel serienmäßig
• Verfügbare Spindeldurchmesser: Φ100, Φ120, Φ150
• Spindeldrehzahlen (kurz/long): bis zu 40,000 / 32,000 rpm (abhängig von der Spindel)
• Nennleistungen: 6 / 7.5 / 20 kW
• Verfahrwege (X/Y/Z): 1,700 x 1,200 x 300 mm
• Arbeitsfläche: 1,700 x 1,200 mm; Max. Zuladung 1,500 kg
• Werkzeugkapazität: Nicht-Ultraschall bis zu 24 / 24 / 40 je nach Variante; Ultraschall-Konfigurationen bis zu 24 / 24 / 20 je nach Variante
• CNC-Steuerung: SIEMENS 828D-280
• Schutz/Abdichtung: mehrschichtige Faltenbälge, Blechlabyrinth, Überdruckluft, Dichtungsringe, vollständig abgedichteter Schaltschrank mit klimatisierter Kühlung
• Maschinengewicht: 13,000 kg
• Maschinenabmessungen (LxBxH): 4,660 x 3,350 x 2,910 mm
