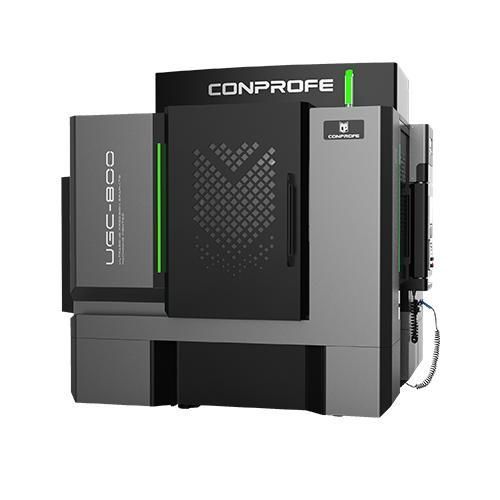

CNC-Bearbeitungszentrum / 3-Achs UGC-800vertikalfür Keramikcarbonfaserverstärkter Verbundwerkstoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- carbonfaserverstärkter Verbundwerkstoff, für Keramik
- Struktur
- Portal
- Anwendungsbereich
- zur Bearbeitung von Graphit
- Weitere Eigenschaften
- Hochleistung, Hochpräzision, hohe Festigkeit, Ultraschall
- X-Hub
800 mm
(31,5 in)- Y-Hub
800 mm
(31,5 in)- Z-Hub
300 mm
(11,81 in)- Rotationsgeschwindigkeit
Min: 16.000 rpm
(100.531 rad.min-1)Max: 40.000 rpm
(251.327 rad.min-1)- Leistung
6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
10 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
1.000 kg
(2.205 lb)- Positioniergenauigkeit
0,003 mm
(0,00012 in)- Wiederholbarkeit
0,002 mm
(0,00008 in)- Gesamtgewicht
9.000 kg
(19.841,6 lb)- Gesamtlänge
2.990 mm
(117,7 in)- Gesamtbreite
2.935 mm
(115,6 in)- Gesamthöhe
2.875 mm
(113,2 in)
Beschreibung
Produktübersicht
Produkt-Highlights
Anwendungsfälle
Technische Parameter
Technische Spezifikationen
- Steife integrierte Portalrahmenkonstruktion mit großprofiliertem Querspant und FEM-optimierter Gussstruktur zur Erhöhung der Steifigkeit und Reduzierung von Verformungen.
- Hochsteife Linearrollenführungen und leistungsstarker permanenterregter Synchronspindel; frequenzgeregelter Wasserkühler zur Kontrolle der thermischen Ausdehnung der Spindel.
- Umfassende Abdichtung: mehrlagige Faltenbälge und Blechlabyrinthe an X/Y, ringförmiger Faltenbalg an Z, vollständig abgedichteter Schaltschrank mit klimatisierter Kühlung, mehrere Dichtungsmethoden an der Spindel.
- Werkzeugmagazin mit gepanzertem Faltenbalg und Luftblasfunktion; Handstaubabsaugung und leistungsstarkes Staubabsaugsystem mit mehreren Einlässen; Edelstahlsockel zur Reduzierung der Staubanhaftung.
Produkt-Highlights
- Portalrahmen-Design für hohe Steifigkeit und Stabilität bei hohen Lasten.
- FEM-optimierte Gussstruktur zur Minimierung von Vibrationen und Verformungen.
- Hochgeschwindigkeits-Spindeloptionen und hochsteife Linearrollenführungen für präzise Bearbeitung.
- Frequenzgeregelter Wasserkühler für konstantes thermisches Verhalten der Spindel.
- Mehrpunkt-Staubabsaugung und an Bord befindliche Reinigungswerkzeuge zur Begrenzung von Kontamination bei der Bearbeitung spröder Materialien.
Anwendungsfälle
- Entwickelt für hochpräzise und hocheffiziente Bearbeitung von Graphit, grüner Keramik, kohlefaserverstärkten Verbundwerkstoffen und anderen hart-spröden oder schwer zu bearbeitenden Materialien.
Technische Parameter
- Artikel: UGC-800A｜B｜C
- Verfahrwege X/Y/Z: 800 x 800 x 300 mm
- Tischabmessung: 850 x 850 mm
- Max. Tischbelastung: 1,000 kg
- Ultraschallspindel: Standard
- Spindeldurchmesser: Φ100｜Φ120｜Φ150 mm
- Max. Spindeldrehzahl (Kurzzeit): 40,000｜30,000｜20,000 U/min
- Max. Spindeldrehzahl (Dauer): 32,000｜24,000｜16,000 U/min
- Nennleistung: 6｜7.5｜20 kW
- Schnellfahrt X/Y/Z: 24/24/24 m/min
- Max. Vorschubgeschwindigkeit X/Y/Z: 10/10/10 m/min
- Positioniergenauigkeit X/Y/Z: 0.003 mm
- Wiederholgenauigkeit X/Y/Z: 0.002 mm
- Magazin-Typ: Scheibentyp｜Scheibentyp｜Kettentyp
- Werkzeugkapazität: Ohne Ultraschall: 24｜24｜40; Mit Ultraschall: 24｜24｜20
- Gesamtgewicht (inkl. Zubehör): 9,000 kg
- Maschinenmaße (L x B x H): 2,990 x 2,935 x 2,875 mm
- CNC-Steuerung: SIEMENS 828D-280
- Schutz: Dreifachschutz / Mehrschichtabdichtung
Technische Spezifikationen
- Modell: UGC-800
- Verfahrweg X/Y/Z: 800 x 800 x 300 mm
- Tischabmessung: 850 x 850 mm
- Max. Tischbelastung: 1,000 kg
- Spindeldurchmesser-Optionen: Φ100, Φ120, Φ150 mm
- Max. Spindeldrehzahl (Kurzzeit): bis zu 40,000 / 30,000 / 20,000 U/min
- Max. Spindeldrehzahl (Dauer): bis zu 32,000 / 24,000 / 16,000 U/min
- Nennspindelleistung: 6 / 7.5 / 20 kW
- Schnellfahrt (X/Y/Z): je 24 m/min
- Max. Vorschub (X/Y/Z): je 10 m/min
- Positioniergenauigkeit (X/Y/Z): 0.003 mm
- Wiederholgenauigkeit (X/Y/Z): 0.002 mm
- Magazin: Scheiben- oder Kettentyp, abhängig von der Variante
- Werkzeugkapazität: Ohne Ultraschall: 24 / 24 / 40; Mit Ultraschall: 24 / 24 / 20
- Gesamtgewicht (mit Zubehör): 9,000 kg
- Aufstellmaß (L x B x H): 2,990 x 2,935 x 2,875 mm
- CNC-Steuerung: SIEMENS 828D-280
- Schutz / Abdichtung: Mehrschichtige Faltenbälge, Blechlabyrinthe, Überdruck-Luftabdichtung, abgedichteter klimatisierter Schaltschrank, mehrere Spindelabdichtungen
