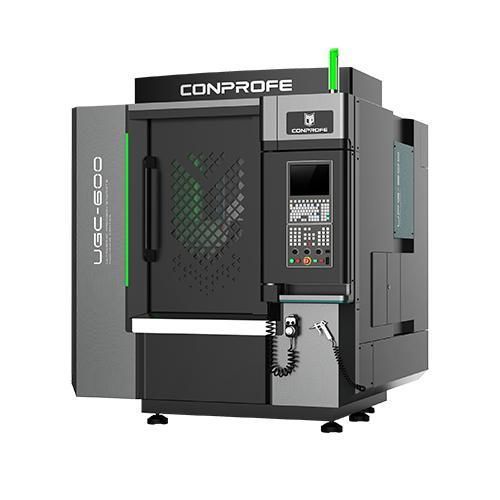

CNC-Bearbeitungszentrum / 3-Achs UGC-600

vertikalfür Keramikcarbonfaserverstärkter Verbundwerkstoff

Produktübersicht

• Stabile, integrierte Portalrahmenkonstruktion mit großprofiliger Querträgerausführung für strukturelle Steifigkeit
• FEM-optimierte Gusstruktur zur Minimierung von Verformungen und zur Erhöhung der Steifigkeit
• Hochsteife Linearrollenführungen und leistungsstarker permanenterregter Synchronspindel; frequenzgeregelter Wasserkühler zur Kontrolle der thermischen Ausdehnung der Spindel
• Umfassendes Dichtungskonzept:
  - Kugelgewindespindel / Linearführungsschutz: X/Y-Achse: mehrlagige Faltenbälge, Blechlabyrinth und Überdrucklüftung; Z-Achse: ringförmiger Faltenbalg
  - Werkzeugmagazin: vollständig geschirmter gepanzerter Faltenbalg mit Gebläsefunktion zur Reinigung der Werkzeughalter
  - Schaltschränke: komplett abgedichtet mit Dichtleisten und klimatisierter Kühlung
  - Spindel: mehrstufige Abdichtung (Labyrinth, Überdruckluft, Dichtungsringe)

Hauptmerkmale

• Integrierter Portalrahmen mit großem Querträger für hohe Steifigkeit
• FEM-optimierte Gussteile zur Reduzierung von Verformungen
• Leistungsstarke permanenterregte Synchronspindel und hochsteife Linearrollenführungen
• Frequenzgeregelter Wasserkühler zur Stabilisierung der Spindeltemperatur
• Leistungsstarkes Absaugsystem mit mehreren Einlässen; Handreinigungsgerät für interne Kanäle; Edelstahlblech-Basis zur Reduzierung von Staubanhaftung
• Mehrlagige Faltenbälge und Blechlabyrinth-Schutz gegen Verschmutzung der Linearführungen

Anwendungsfälle

• Geeignet für hochpräzise und hocheffiziente Bearbeitung von Graphit, grüner Keramik, kohlefaserverstärkten Verbundwerkstoffen, harten-spröden Werkstoffen und schwer zerspanbaren Metallen

Technische Daten
Item: UGC-600A｜B｜C
X/Y/Z-Achsen Weg: 600 x 500 x 250 mm
Arbeitstisch Abmessung: 620 x 560 mm
Max. Tischbelastung: 300 kg
Ultraschallspindel: Standard
Spindeldurchmesser: Φ100｜Φ120｜Φ150 mm
Max. Spindeldrehzahl (Kurzzeit): 40.000｜30.000｜20.000 U/min
Max. Spindeldrehzahl (Dauer): 32.000｜24.000｜16.000 U/min
Nennleistung: 6｜7,5｜20 kW
Schnellfahrt X/Y/Z: 15/15/15 m/min
Max. Vorschub X/Y/Z: 10/10/10 m/min
Positioniergenauigkeit X/Y/Z: 0,003 mm
Wiederholgenauigkeit X/Y/Z: 0,002 mm
Magazintyp: Schirmtrommel (Umbrella Type)
Werkzeugkapazität: 15｜13｜9 (Anzahl Werkzeuge)
Gesamtgewicht (inkl. Zubehör): 5.000 kg
Maschinenabmessung (LxBxH): 1.950 x 2.100 x 2.390 mm
CNC-Steuerung: SIEMENS 828D-280
Schutz: Dreifachschutz und mehrlagige Faltenbälge
