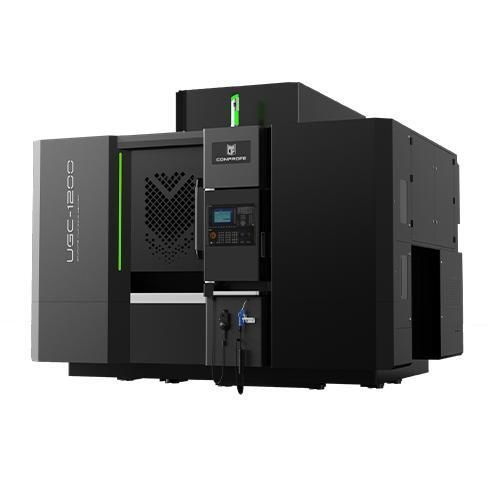

CNC-Bearbeitungszentrum / 3-Achs UGC-1200

vertikalfür Keramikcarbonfaserverstärkter Verbundwerkstoff

Übersicht

• Steife, integrierte Portalrahmenkonstruktion mit großprofiliger Querverstrebung für erhöhte Steifigkeit
• Optimierte Gussstruktur, entwickelt mittels Finite-Elemente-Analyse (FEM) zur Minimierung von Verformungen und zur Kontrolle des Schwingungsverhaltens von Bauteilen und Gesamtmaschine
• Hohe Steifigkeit der linearen Rollenführungen; leistungsstarker permanenterregter Synchronspindelmotor; frequenzgeregelter Wasserkühler zur Stabilisierung der Spindelausdehnung
• Umfassende Abdichtungsstrategie:
  - Achsschutz: X/Y: mehrlagige Faltenbälge, Blechlabyrinth und Überdruck-Luftabdichtung; Z: ringförmiger Faltenbalg
  - Werkzeugmagazin: voll verkleideter gepanzerter Faltenbalg mit Gebläsefunktion zur Reinigung der Werkzeugaufnahme
  - Schaltschrank: komplett abgedichtet mit Dichtleisten und klimatisierter Kühlung
  - Spindel: mehrstufige Abdichtung, u. a. Labyrinth, Überdruck-Luftstrom und Dichtungsringe

Produkt-Highlights

• Integrierte Portalrahmenkonstruktion mit großprofiliger Querverstrebung für erhöhte Steifigkeit
• FEM-optimierte Gussstruktur zur Reduzierung von Verformungen unter Last
• Lineare Rollenführungen hoher Steifigkeit kombiniert mit leistungsstarker permanenterregter Synchronspindel
• Frequenzgeregelter Wasserkühler zur Aufrechterhaltung konstanter thermischer Spindelbedingungen
• Effektives Staubmanagement: leistungsstarke Absaugung mit mehreren Einlässen, tragbarer Innenreiniger und Edelstahlboden zur Reduzierung von Staubhaftung
• Mehrlagiger Achsschutz (Doppelschicht-Faltenbälge an X/Y, ringförmig an Z) bildet ein Blechlabyrinth zur Vermeidung von Kontamination der Führungen

Anwendungsfälle
Ausgelegt für hochpräzise und hocheffiziente Bearbeitung von Graphit, grüner Keramik, kohlefaserverstärkten Verbundwerkstoffen und anderen hart-brittlen oder schwer zerspanbaren Materialien sowie Metallen.

Technische Parameter (Tabelle)
Item - UGC-1200A｜B｜C - Einheit
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Merkmale / Technische Spezifikationen

• Modell: UGC-1200 (Varianten: UGC-1200A/B/C)
• X/Y/Z-Verfahrweg: 800 × 1200 × 300 mm
• Tischabmessung: 850 × 1250 mm
• Max. Tischbelastung: 1000 kg
• Verfügbare Spindeldurchmesser: Φ100, Φ120, Φ150 mm
• Max. Spindeldrehzahl (kurzzeitig): 40.000 / 30.000 / 20.000 U/min (je nach Variante)
• Max. Spindeldrehzahl (dauerhaft): 32.000 / 24.000 / 16.000 U/min (je nach Variante)
• Nennleistung Spindel: 6 / 7,5 / 20 kW (je nach Variante)
• Schnellfahrt (X/Y/Z): 24 m/min
• Max. Vorschubgeschwindigkeit (X/Y/Z): 10 m/min
• Positioniergenauigkeit (X/Y/Z): 0,003 mm
• Wiederholgenauigkeit (X/Y/Z): 0,002 mm
• Werkzeugmagazin: Scheibentyp oder Kettentyp je nach Variante
• Werkzeugkapazität: Nicht-ultrasonic: 24/24/40; Ultrasonic: 24/24/20 (je nach Variante)
• Gesamtgewicht (inkl. Zubehör): 11.000 kg
• Maschinenmaße (L×B×H): 2.990 × 3.770 × 2.900 mm
• CNC-Steuerung: SIEMENS 828D-280
• Schutz: Dreilagiger Schutz mit mehreren Abdichtungsmaßnahmen für Achsen, Werkzeugmagazin, Schaltschrank und Spindel
