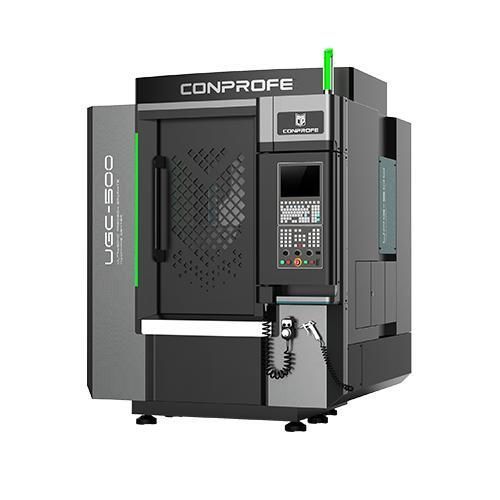

CNC-Bearbeitungszentrum / 3-Achs UGC-500vertikalfür Keramikcarbonfaserverstärkter Verbundwerkstoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- carbonfaserverstärkter Verbundwerkstoff, für Keramik
- Struktur
- Portal
- Anzahl Werkzeuge
- 12 Werkzeuge, 14 Werkzeuge
- Weitere Eigenschaften
- Hochleistung, Hochpräzision, hohe Festigkeit, Ultraschall
- X-Hub
500 mm
(19,69 in)- Y-Hub
400 mm
(15,75 in)- Z-Hub
230 mm
(9,06 in)- Rotationsgeschwindigkeit
24.000 rpm, 30.000 rpm, 32.000 rpm, 40.000 rpm
(150.796 rad.min-1, 188.496 rad.min-1, 201.062 rad.min-1, 251.327 rad.min-1)- Leistung
7,5 kW, 8 kW
(10,2 hp, 10,88 hp)- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
10 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Positioniergenauigkeit
0,003 mm
(0,00012 in)- Wiederholbarkeit
0,002 mm
(0,00008 in)- Gesamtgewicht
3.500 kg
(7.716,18 lb)- Gesamtlänge
1.805 mm
(71,1 in)- Gesamtbreite
1.890 mm
(74,4 in)- Gesamthöhe
2.350 mm
(92,5 in)
Beschreibung
Produktübersicht
Dichtung
Produktmerkmale
Anwendungsfälle
Technische Daten
- Steifer, integrierter Portalrahmen mit breitflächigem Querschnitts-Träger für erhöhte Strukturstabilität
- Gussteile FEM-optimiert zur Verringerung von Verformungen und zur Erhöhung der Steifigkeit
- Hochsteife lineare Rollenführungen und permanenterregte Synchronspindel mit hoher Leistung; frequenzgeregelter Kühler zur Stabilisierung der thermischen Ausdehnung der Spindel
Dichtung
- X/Y-Achse: mehrlagige Faltenbalgschutz, Blech-Labyrinth und Überdruck-Luftabdichtung; Z-Achse: ringförmiger Faltenbalg
- Werkzeugmagazin: vollständig geschlossener gepanzerter Faltenbalg mit Luftblasfunktion zur Reinigung der Werkzeughalter
- Elektrisches Schaltkasten: vollständig abgedichtet mit Dichtstreifen und klimatisierter Kühlung
- Spindel: mehrstufige Abdichtung einschließlich Labyrinth, Überdruck-Luftstrom und Dichtungen
Produktmerkmale
- Integriertes Portal-Design mit breitflächigem Querschnittsträger für konstante Steifigkeit
- FEM-optimierte Gussteile zur Begrenzung von Verformungen
- Hochleistung-Absaugsystem mit mehreren Ansaugpunkten und Handgerät zur Innenreinigung
- Edelstahl-Blechunterbau zur Reduzierung von Staubanhaftung
- Mehrlagige Faltenbälge und Blechlabyrinth zum Schutz der linearen Rollenführungen vor Kontamination
Anwendungsfälle
- Konzipiert für hochpräzise, hocheffiziente Bearbeitung von Graphit, grüner Keramik, kohlefaserverstärkten Verbundwerkstoffen und anderen harten‑spröden oder schwer zu zerspanenden Materialien
Technische Daten
- Modell: UGC-500A｜B
- X/Y/Z-Verfahrwege: 500x400x230 mm
- Tischmaß: 500x400 mm
- Max. Tischbelastung: 200 kg
- Ultraschallspindel: Standard
- Spindeldurchmesser: Φ100｜Φ120 mm
- Max. Spindeldrehzahl (Kurzzeit): 40.000｜30.000 rpm
- Max. Spindeldrehzahl (Dauer): 32.000｜24.000 rpm
- Nennleistung: 8｜7.5 kW
- Schnellfahrgeschwindigkeit X/Y/Z: 15/15/15 m/min
- Max. Vorschubgeschwindigkeit X/Y/Z: 10/10/10 m/min
- Positioniergenauigkeit X/Y/Z: 0.003 mm
- Wiederholgenauigkeit X/Y/Z: 0.002 mm
- Werkzeugmagazintyp: Schirm-/Regentyp (Umbrella Type)
- Werkzeugkapazität: 14｜12 (Anzahl Werkzeuge)
- Gesamtgewicht (inkl. Zubehör): 3.500 kg
- Maschinengröße (LxBxH): 1,805x1,890x2,350 mm
- CNC-Steuerung: SIEMENS 828D-280
- Schutz: Dreilagiger Schutz
