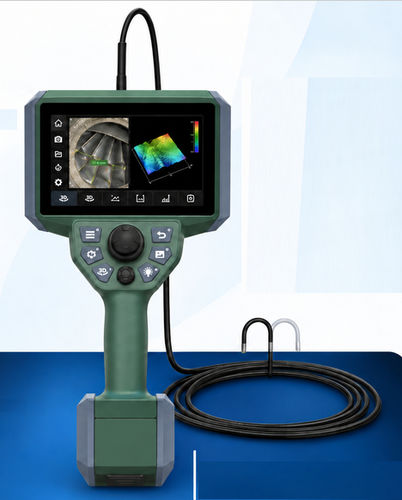

Flexibles Videoskop V3D

für 3D-Messungenmit IPS-BildschirmUSB

Industrielles Videoendoskop mit 3D-Messung – COBB V3D
Das COBB V3D ist ein professionelles industrielles Videoendoskop, das für die Kombination von Sichtprüfung, dreidimensionaler Rekonstruktion und 3D-Messung der inspizierten Oberfläche auf einer einzigen Plattform entwickelt wurde. Dank binokularer Technologie erfasst das System die endoskopische Szene und verarbeitet sie zur Erstellung einer dreidimensionalen Darstellung der Oberfläche. Messungen werden anschließend direkt an den rekonstruierten 3D-Daten durchgeführt, wodurch die Abmessungen und Geometrien erkannter Defekte analysiert werden können.

Sichtprüfung und 3D-Rekonstruktion
Das System integriert vier Schritte in einem Arbeitsablauf: Beobachtung, Rekonstruktion, Messung und Dokumentation. Aus dem endoskopischen Bild erzeugt das COBB V3D eine 3D-Rekonstruktion und eine Punktwolke der Oberfläche. Der Bediener kann die verfügbaren Messwerkzeuge direkt am Modell anwenden und die Ergebnisse anschließend durch Bilder, Videos und PDF-Berichte dokumentieren.

Professionelle 3D-Messwerkzeuge
COBB V3D bietet verschiedene Messmodi zur Analyse von Defekten und Geometrien direkt an der rekonstruierten Oberfläche.

• Punkt-zu-Punkt-Abstand
• Punkt-zu-Linie-Abstand
• Mehrsegmentige Wegmessungen
• Tiefenmessung
• Tiefe auf gekrümmten Flächen
• Flächenmessung
• Tiefenprofil

Wesentliche Merkmale des industriellen Videoendoskops „COBB V3D“

• INTEGRIERTE 3D-MESSUNG: ermöglicht Messungen direkt an der dreidimensionalen Rekonstruktion der inspizierten Oberfläche.
• BINOKULARE TECHNOLOGIE: erfasst die Prüfszene in stereoskopischer Konfiguration zur anschließenden 3D-Rekonstruktion.
• MEHRERE MESSMODI: Abstand, Punkt-zu-Linie, Mehrsegment, Tiefe, Tiefe auf gekrümmten Flächen, Fläche und Tiefenprofil.
• 7″ IPS-LCD-DISPLAY: 1920 × 1200 Pixel Auflösung und ≥450 cd/m² Helligkeit, einstellbar in 10 Stufen.
• 360° MOTORISED STEUERUNG: Spitzenorientierung der Sonde per Joystick steuerbar.
• ZWEI VERFÜGBARE DURCHMESSER: Sonden Ø4,0 mm und Ø6,0 mm, Längen anpassbar von 1 bis 10 Metern.
• BINOCLARE ANSICHT: frontale oder seitliche binokulare Anordnung je nach Anwendung.
• SONDE IP67: für industrielle Inspektionsanwendungen ausgelegt, Betriebstemperaturbereich −20 °C bis +80 °C.
• MEHRSCHICHTIGE KONSTRUKTION: Sondenschlauch mit 4-lagiger Flechtung aus Wolframlegierungsstahldraht.
• VOLLSTÄNDIGE BILDERSCHNITTSTELLEN: Fotos, Videos, Standbild, Bildrotation und 5-fach digitaler Zoom.
• PDF-BERICHTE: Inspektionsbilder und Informationen können in einem direkt von der Plattform erzeugten Bericht zusammengefasst werden.
• 128 GB SPEICHER: mit Unterstützung für ein externes 64 GB USB-Laufwerk.
• KONNEKTIVITÄT: 2 × USB, Type-C-Ladeanschluss und RJ45, Wi‑Fi / 4G-Optionen je nach Konfiguration.
• HAUPTEINHEIT IP55: für den Einsatz in Industrieumgebungen ausgelegt.

Motorisierte Steuerung und Visualisierung
Die Haupteinheit verfügt über ein 7-Zoll-IPS-LCD-Display mit einer Auflösung von 1920 × 1200 Pixeln und ≥450 cd/m² Helligkeit, einstellbar in 10 Stufen. Das System kombiniert Touchscreen, Hauptjoystick und Navigationsjoystick mit 360° motorisierter Sondensteuerung, um bei der Handhabung von Inspektionen und 3D-Funktionen höhere Präzision zu bieten.

Ø4,0 und Ø6,0 mm Sonden
COBB V3D ist mit Sonden in den Durchmessern Ø4,0 mm und Ø6,0 mm erhältlich. Die Sondenlängen reichen von 1 bis 10 Metern und können je nach gewünschter Konfiguration angepasst werden. Die Sonden verfügen über CMOS-Technologie mit frontaler oder seitlicher binokularer Ansicht, eine 4-lagige Wolframlegierungsstahldrahtflechtung, 360° motorisierte Artikulation, einen Artikulationswinkel von 80°–170°, ein Sichtfeld von 70°–120° und Schutzart IP67.

Inspektionsaufnahme und Dokumentation
Die integrierte Software ermöglicht die Verwaltung von Fotos, Videos, Standbild, Bildrotation und 5-stufigem digitalem Zoom direkt von der Haupteinheit. Während der Videoaufnahme können Lesezeichen hinzugefügt werden, um relevante Stellen der Inspektion schnell zu finden. Gesammelte Bilder und Informationen können in einem von der Plattform direkt erzeugten PDF-Inspektionsbericht organisiert werden.

Technische Merkmale / Spezifikationen

• Modell: COBB V3D
• Display: 7″ IPS LCD, 1920 × 1200 Pixel, ≥450 cd/m², 10 Helligkeitsstufen
• Messung: integrierte 3D-Rekonstruktion und Punktwolke; Punkt-zu-Punkt, Punkt-zu-Linie, Mehrsegmentweg, Tiefe, Tiefe auf gekrümmten Flächen, Fläche, Tiefenprofil
• Sonden: Ø4,0 mm und Ø6,0 mm Durchmesser; Längen konfigurierbar von 1 m bis 10 m
• Sondentechnologie: CMOS mit frontaler oder seitlicher binokularer Ansicht; binokulare stereoskopische Erfassung für 3D-Rekonstruktion
• Sondenaufbau: 4-lagige Wolframlegierungsstahldrahtflechtung
• Artikulation: 360° motorisierte Steuerung; Artikulationswinkel 80°–170°; Sichtfeld 70°–120°
• Schutzart: Sonde IP67; Haupteinheit IP55
• Bildaufnahme: Fotos, Videos, Standbild, Bildrotation, 5-stufiger digitaler Zoom; Lesezeichen während Video
• Speicher: 128 GB intern; Unterstützung für externes 64 GB USB-Laufwerk
• Konnektivität: 2 × USB, Type-C-Ladeanschluss, RJ45; optionales Wi‑Fi / 4G je nach Konfiguration
• Ausgabedokumentation: PDF-Inspektionsbericht direkt von der Plattform
• Betriebstemperatur (Sonde): −20 °C bis +80 °C
