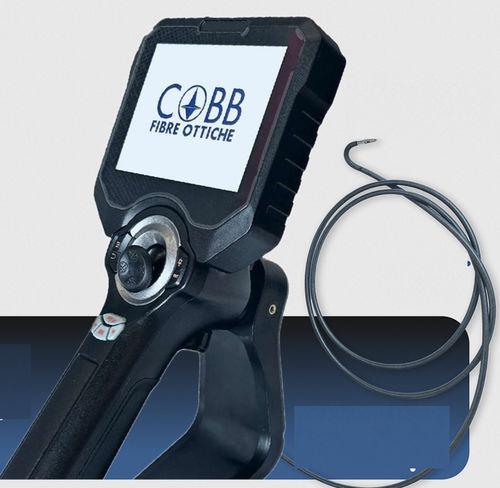

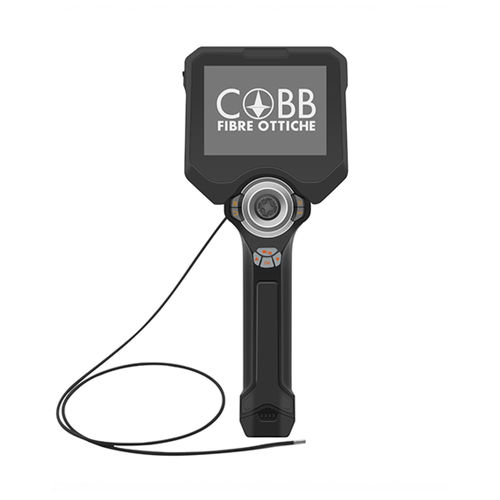

Flexibles Videoendoskop GRZ

zur Kanalisationsinspektionfür visuelle Ferninspektionmit Gelenk

Übersicht
Das Videoendoskop COBB Fibre Ottiche GRZ steht für eine fortschrittliche Technologie zur industriellen Sichtprüfung und vereint Bildqualität, ergonomische Bedienung sowie erweiterte Analyse- und Dokumentationsfunktionen. Das System basiert auf einem hochauflösenden 5" Touchscreen mit Touch- und dedizierten physischen Tasten, einem integrierten Dual-Kamerasystem für Vorwärts- und Seitenansicht sowie einer 360°-Sondenartikulierung, die über einen ergonomischen Joystick gesteuert wird. Die Arretier-/Freigabefunktion hält die gewünschte Sondenposition für bessere Stabilität und Genauigkeit. Erweiterte On-Screen-Anmerkungen und Bildverwaltung ermöglichen das Benennen von Fotos und das Hinzufügen von Notizen direkt während der Inspektion, was Rückverfolgbarkeit und Berichtswesen vereinfacht. Die Einführungs-/Sonde ist nach IP67 für anspruchsvolle Industrieumgebungen geschützt. Die Stromversorgung erfolgt über austauschbare Li‑ion Akkus mit schneller USB‑C-Ladefunktion.

Hauptmerkmale

• Verfügbare Durchmesser: 2,0 mm, 2,8 mm, 4,0 mm, 6,0 mm
• Sondenlängen: 2,0 mm Durchmesser: von 1,1 m bis 2 m; 2,8 mm Durchmesser: von 1,2 m bis 3 m; 4,0 mm und 6,0 mm: von 1,5 m bis 3 m
• Dual-Kamera-System V/0° und V/90° verfügbar für das 4,0 mm Modell
• Display: 5" hochauflösender LCD-Touchscreen
• Speicher: Micro‑SD Kartenunterstützung
• Videoausgang: HDMI-Anschluss für externe Bildschirme
• Beleuchtung: in 6 Stufen über Dimmer-Taste einstellbar
• Zoom: digitaler Zoom mit variablen Stufen je nach verwendeter Sonde
• Bildrotation: 90°, 180°, 270° und Spiegelmodus
• Bildfunktionen: Monochrom, Negativmodus, Kontrastanpassung, Sättigungsregelung und Weißabgleich
• Sondenartikulierung: 360° Bewegung über Joystick steuerbar
• Sondenpositionsverriegelung: Lock/Unlock Taste zur Stabilisierung des gewünschten Artikulierungwinkels
• Integriertes Wi‑Fi: ermöglicht Echtzeitübertragung an mobile Geräte (bei ausgewählten Modellen)

Technische Daten

• Stromversorgung: austauschbare Li‑ion Akkus 18650 3350mAh x2
• Laden: USB Type‑C, 5V/2A Eingang
• Schutzart: IP67 (nur Einführungsrohr)
• Betriebstemperaturen: Sonde und distale Spitze: 0–60°C; Hauptbedieneinheit: 0–40°C
• Betriebsfeuchte: 15–90% rF
• Gewicht: 1,0 kg (inkl. Monitor und Bedieneinheit)

Erweiterte Funktionen

• Foto- und Videoaufzeichnung in JPG- und MP4-Formaten mit Micro‑SD Speicher
• Wiedergabe und Dateiverwaltung mit Annotationsfunktion
• Messfunktion: Schätzung von Objektmaßen mittels integriertem Lineal-Werkzeug
• Graffiti-Modus: Zeichnen und Annotieren von Bildern direkt auf dem Touchscreen

Erweiterte Bildeinstellungen

• EV-Anpassung: Belichtungssteuerung für optimierte Sichtbarkeit
• Gain-Anpassung: manuelle Gain-Steuerung zur Verbesserung der Bildqualität
• Tonanpassung: individuelle Einstellung von Sättigung, Helligkeit und Kontrast
• Scharfzeichnung und Rauschunterdrückung: Optimierung der Schärfe und digitale Rauschreduzierung

Eigenschaften / technische Daten

• Modellname: GRZ
• Display: 5" hochauflösender Touchscreen
• Kamera: integriertes Dual-Kamerasystem (Vorwärts- und Seitenansicht; V/0° und V/90° für 4,0 mm)
• Sondendurchmesser: 2,0 mm, 2,8 mm, 4,0 mm, 6,0 mm
• Sondenlängen: 1,1 m–3 m abhängig vom Durchmesser
• Artikulierung: 360° via Joystick mit Verriegelung/Freigabe
• Speicher: Micro‑SD Kartenunterstützung
• Videoausgang: HDMI
• Konnektivität: integriertes Wi‑Fi (ausgewählte Modelle)
• Stromversorgung: austauschbare Li‑ion Akkus (18650 3350mAh x2), USB‑C Laden
• Schutzart: IP67 (Einführungsrohr)
• Betriebsbereiche für Temperatur/Feuchte wie oben angegeben
• Dateiformate: JPG (Fotos), MP4 (Video)
