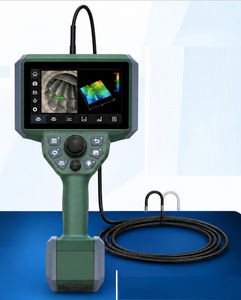

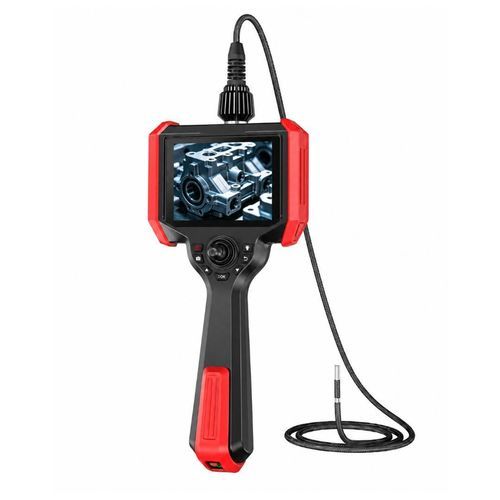

Flexibles Videoskop NZL

zur Kanalisationsinspektionfür visuelle Ferninspektionmit WIFI-Kit

Übersicht
COBB NZL ist ein modulares industrielles Videoendoskopie-System, das um eine Hauptgerät-Einheit mit schnell austauschbaren Sonden aufgebaut ist. Eine Plattform unterstützt Sondendurchmesser Ø2,0, Ø2,8, Ø3,9 und Ø6,0 mm; optische Konfiguration, Schärfentiefe, Auflösung, Beleuchtung und maximaler Gelenkwinkel variieren je nach gewählter Sonde. Das System umfasst ein 5" Industrie-LCD, Foto- und Videoaufzeichnung sowie Wi‑Fi-Konnektivität für Inspektion und Dokumentation.

Hauptmerkmale

• Schnell austauschbare Sonden in Ø2,0 mm, Ø2,8 mm, Ø3,9 mm und Ø6,0 mm Durchmessern.
• 5" Industrie-LCD mit einstellbarer Hintergrundbeleuchtung.
• 360°-Artikulationssteuerung in artikulierenden Konfigurationen für präzise Ausrichtung der Sondenspitze.
• Front- und Seitenansicht bei allen Durchmessern; Dual-View-Konfigurationen für Ø2,8, Ø3,9 und Ø6,0 mm verfügbar.
• Foto- und Videoerfassung mit Funktionen: Freeze-Frame, Bildaufnahme während der Aufnahme, Zoom, Rotation/Flip, Wiedergabe und Dateiverwaltung.
• Integriertes Wi‑Fi für drahtlose Verbindung und Übertragung.
• HDMI- und Type-C-Ausgänge, TF-Kartensteckplatz, 32 GB Standard-Speicher (erweiterbar auf bis zu 128 GB).
• Wiederaufladbarer Lithium-Akku mit ≥4 Stunden Betriebsdauer.
• Schutzart IP54 für das Hauptgerät; IP67 spezifisch für Ø3,9 und Ø6,0 mm Sonden dokumentiert.
• Wolfram-geflechtete Manschetten in bestimmten Sondenkonfigurationen verfügbar.

Sonden und Längen
Ø2,0 mm: Verfügbare Längen: 1 · 2 · 3 m
Ø2,8 mm: Verfügbare Längen: 1 · 2 · 3 m
Ø3,9 mm: Verfügbare Längen: von 1 bis 6 m (dokumentierte Dual-View-Konfiguration: 3 m)
Ø6,0 mm: Verfügbare Längen: von 1 bis 10 m
Die optische Konfiguration, Schärfentiefe, Auflösung, Beleuchtung und der maximale Gelenkwinkel variieren je nach gewählter Sonde.

Beleuchtung
Ø2,0- und Ø2,8-mm-Sonden verwenden integrierte LED-Beleuchtung. Ø3,9- und Ø6,0-mm-Sonden verwenden eine hochleistungsfähige Rückseiten-LED mit Lichtübertragung durch Glasfaser, die maßgeschneiderte Beleuchtungslösungen pro Sondengröße und -konfiguration ermöglicht.

Inspektionsaufnahme und -verwaltung
Die Plattform unterstützt Foto- und Videoaufzeichnung, Bildaufnahme während Video, Freeze-Frame, Zoom, Rotation/Flip, Wiedergabe und Dateilöschung. Weitere dokumentierte Funktionen umfassen Graustufenmodus, Datums-/Zeitwasserzeichen, anpassbare Anmerkungen, fortlaufende Dateinummerierung, Rasteranzeige und visuelle Referenzen auf dem Bildschirm. Wi‑Fi ermöglicht drahtlose Konnektivität und Übertragung.

Technische Daten

• Modell: NZL (modulare Haupteinheit mit wechselbaren Sonden).
• Sondendurchmesser: Ø2,0 mm, Ø2,8 mm, Ø3,9 mm, Ø6,0 mm.
• Sondenlängen: Ø2,0 & Ø2,8 = 1 / 2 / 3 m; Ø3,9 = 1–6 m; Ø6,0 = 1–10 m.
• Ansichtsmodi: Frontansicht, Seitenansicht (alle Sonden); Dual-View (Ø2,8, Ø3,9, Ø6,0).
• Display: 5" Industrie-LCD, einstellbare Hintergrundbeleuchtung.
• Artikulation: 360°-Steuerung (bei artikulierenden Sondenkonfigurationen).
• Beleuchtung: integrierte LEDs (Ø2,0, Ø2,8); rückseitige Hochleistungs-LED + Faserübertragung (Ø3,9, Ø6,0).
• Bildfunktionen: Foto/Videoaufzeichnung, Freeze-Frame, Zoom, Rotation/Flip, Wiedergabe, Dateiverwaltung, Graustufen, Anmerkungen, Wasserzeichen, fortlaufende Nummerierung, Rasteranzeige.
• Konnektivität & Ausgänge: Integriertes Wi‑Fi, HDMI, USB Type‑C, TF-Kartensteckplatz.
• Speicher: 32 GB Standard, erweiterbar auf bis zu 128 GB (TF-Karte).
• Akkumulator: Wiederaufladbarer Lithium-Akku, ≥4 Stunden Betriebszeit.
• Schutzart: Haupteinheit IP54; IP67 für Ø3,9 und Ø6,0 Sonden gemäß technischer Dokumentation (keine IP-Angabe für Ø2,0 und Ø2,8 in der technischen Tabelle).
• Manschette: Optionen für wolframgeflechtete Manschetten je nach Sondendurchmesser.
