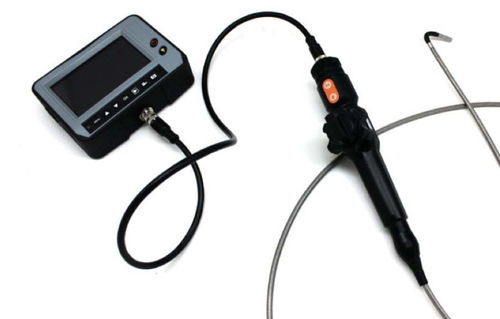

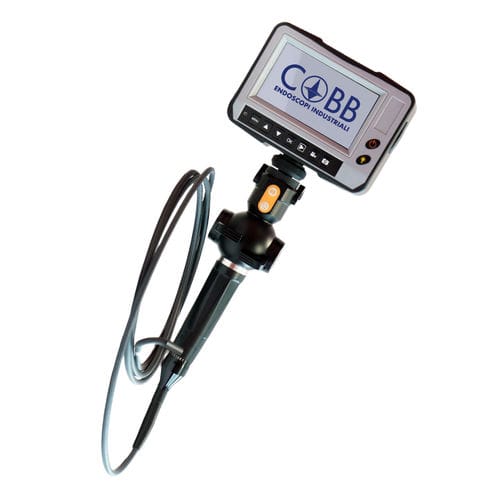

Flexibles Videoendoskop GTD series

zur Kanalisationsinspektionmit Gelenkmit kleinem Durchmesser

Übersicht
Das flexible Videoendoskop COBB Fibre Ottiche der Serie GTD ist für Industrieinspektionen ausgelegt, die ein modular einsetzbares Gerät für verschiedene Anwendungen erfordern. Das System ermöglicht den Austausch von Sonden und verfügt über einen drehbaren, abnehmbaren Monitor, um sich an unterschiedliche Inspektionsumgebungen anzupassen und den Bedarf an mehreren Spezialgeräten zu verringern.

Hauptmerkmale

• Verfügbare Außendurchmesser: 4,0 mm und 5,5 mm
• Sondenlängen: von 1,5 m bis 10 m (je nach Durchmesser)
• Vierwege-artikulierende Spitze mit Biegeradien >180° für effektive Retroansicht
• Hocheffiziente, dimmbare LED-Beleuchtung
• Einführschlauch mit tungstengeflechtener Schutzschicht, hohe Verschleißfestigkeit
• Modulares Design mit drehbarem, abnehmbarem Monitor zur einfachen Sondenwechsel
• Schutzart IP67 für anspruchsvolle Einsatzbedingungen

Anwendungen

• Inspektion von Industrieleitungen und beengten Räumen
• Erkennung von Rissen, Fremdkörpern und Verschleiß
• Schweißnahtprüfung und Kontrolle interner Komponenten ohne direkten Zugang
• Inspektion von Biegungen und Innenflächen, die Retroansicht erfordern

Anzeige & Software
Ausgestattet mit 4,3" Farb-LCD mit Antireflexbeschichtung und integrierten Bildoptimierungsfunktionen. Die Bordsoftware bietet Bildverarbeitungs- und Verbesserungsfunktionen zur Unterstützung detaillierter Inspektionsanalysen.

Technische Daten

• Modell / Serie: GTD
• Außendurchmesser: 4,0 mm; 5,5 mm
• Sondenlängen: 1,5 m; 2,0 m; 3,0 m; 5,0 m; (5,5 mm auch 8,0 m und 10,0 m)
• Artikulation: mechanische Vierwege-Artikulation; Biegeradius >180° (Retroansicht)
• Schutz des Einführschlauchs: tungstengeflechtete Ummantelung
• Beleuchtung: hocheffiziente dimmbare LED
• Display: 4,3" Farb-LCD, Antireflex, Bildoptimierung
• Monitor: drehbar und abnehmbar; modulares Sondensystem
• Bordsoftware: Bildverarbeitungs- und Verbesserungstools
• Schutzart: IP67
• Sensor: VGA CMOS 1/8" (~480.000 Pixel)
• Aufzeichnung: Foto (jpeg/bmp/jpg), Video (AVI); SD-Karten-Slot; USB-Anschluss
• Stromversorgung: 4200 mAh Lithium-Akku und/oder Netz 100-220/240 VAC

Varianten und Codes (Auszug)

• GTD Ø 4,0 mm: Beispielcodes GTD4.0-1500/0, GTD4.0-2000/2, GTD4.0-3000/4, GTD4.0-5000/2 (Varianten mit/ohne Artikulation und verschiedene Längen)
• GTD Ø 5,5 mm: Beispielcodes GTD5.5-1500/0, GTD5.5-2000/2, GTD5.5-3000/4, GTD5.5-10000/4 (Varianten bis 10 m)
