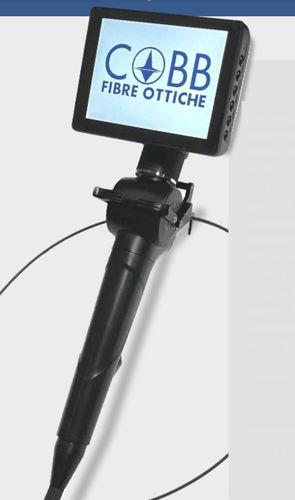

Flexibles Videoskop MVD series

zur Kanalisationsinspektionfür visuelle Ferninspektion2-Wege

Übersicht
Die MVD‑Serie ist für flexible Einsatzmöglichkeiten konzipiert und bietet mehrere Durchmesser- und Längenvarianten zur Anpassung an industrielle Inspektionsanforderungen.

Durchmesser, Gelenkführung und Bildgebung
Artikulierte Spitzen sind mit mechanischer 2‑Wege‑ oder 4‑Wege‑Steuerung verfügbar und ermöglichen präzise Positionierung. Als Bildsensoren kommen HD‑CCD zum Einsatz, mit in der Dokumentation genannten Auflösungen bis zu 2.000.000 Pixel (bei bestimmten 4,0 mm‑ und 5,5 mm‑Modellen); kleinere Durchmesser können geringere Auflösungen haben, abhängig von der Variante.

Betriebslängen und Bedienung
Die verfügbaren Einsatzlängen reichen je nach Durchmesser von ca. 1,0 m bis 4,0 m. Ein abnehmbares 5" Touch‑LCD ermöglicht direkten Zugriff auf Funktionen und Einstellungen für schnelle, intuitive Bedienung bei Industrieinspektionen.

Hauptmerkmale

• Ergonomisches, tragbares Design, einfach zu bedienen
• Einführungsschlauch mit Tungsten‑Geflecht, korrosionsbeständig und verschleißfest
• Mechanische Gelenksteuerung in 2 oder 4 Richtungen, Biegewinkel ≥ 180° bei artikulierten Modellen
• CCD‑Auflösung bis zu 2.000.000 Pixel bei ausgewählten Modellen (4,0 mm, 5,5 mm)

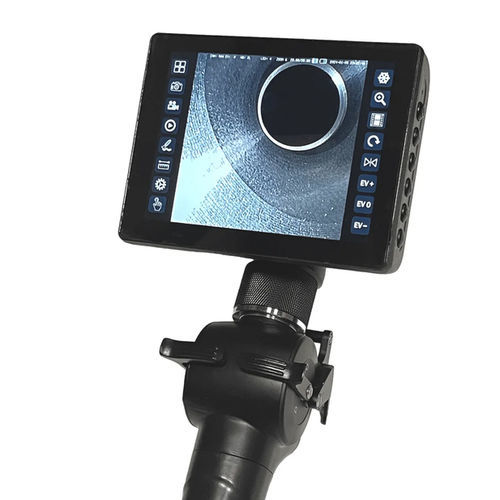

• Abnehmbares 5" HD‑LCD‑Display (Touch)
• Verfügbare Durchmesser: 1,8 mm, 2,0 mm, 2,8 mm, 4,0 mm, 5,5 mm (weitere Durchmesser in Dokumentation genannt)
• Verfügbare Längen (abhängig vom Durchmesser): 1,1 m, 1,2 m, 1,5 m, 2,0 m, 3,0 m, 4,0 m
• Wiederaufladbarer Lithium‑Akku (z. B. 3,7 V 3350–3700 mAh) und AC 100–240 V
• Schnittstellen: HDMI, mini USB, Wi‑Fi; micro‑SD‑Slot für Speicherung
• IP67 Wasserschutz über die gesamte Sondenlänge

Kurzbeschreibung
Bildgebung in Kombination mit hocheffizienter LED‑Beleuchtung und Lichtleitfasern ermöglicht Inspektionen von kompakten 1,8 mm Sonden bis zu größeren Durchmessern. Die MVD‑Familie ist für Vielseitigkeit bei Industrieinspektionen ausgelegt: präzise Artikulation, variantenspezifische Auflösungen und abnehmbares Touch‑Display zur Dokumentation und Analyse.

Technische Daten

• Serie: MVD
• Typ: Artikulierte flexible Videoendoskope für Industrieinspektion
• Durchmesser: 1,4 mm (erwähnt), 1,8 mm, 2,0 mm, 2,8 mm, 4,0 mm, 5,5 mm
• Betriebslängen: 1,0 m / 1,1 m / 1,2 m / 1,5 m / 2,0 m / 3,0 m / 4,0 m (abhängig vom Durchmesser)
• Gemeldete Auflösungen: 160.000 px (kleinere Durchmesser), 1.000.000 px und bis zu 2.000.000 px für größere Modelle (siehe Varianten)
• Monitor: 5,0" TFT LCD Touch, abnehmbar
• Artikulation: ohne / 2‑Wege / 4‑Wege ; Biegewinkel ≥ 180° bei artikulierten Modellen
• Sichtfeld: 90° ; Blickrichtung: 0° (vorwärts) ; retrograde Ansicht möglich bei >180° Flexion
• Digitalzoom: 7x
• Schärfentiefe: ab 5 mm bis unendlich
• Beleuchtung: LED und Lichtleiter
• Einführungsschlauch: Tungsten‑Geflecht, korrosions‑ und verschleißfest
• Schutzart: IP67 über gesamte Sondenlänge
• Bildformat: JPEG ; Video: MP4
• Schnittstellen: HDMI, Wi‑Fi, mini USB
• Speicher: micro SD
• Einstellungen: Weißabgleich/AGC/Belichtung und Bildmodi einstellbar
• Stromversorgung: wiederaufladbarer Lithium‑Akku (modellabhängig) und AC 100–240 V
