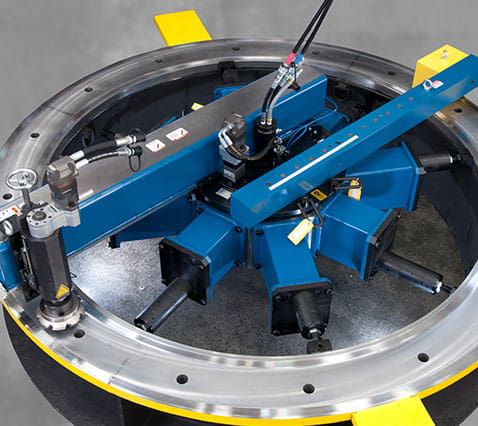

Flanschdrehmaschine mit interner Drosselung FF8200

hydraulischpneumatisch

Produktbeschreibung Die CLIMAX FF8200 Flanschbearbeitungsmaschine ist für das Bearbeiten großer Flanschdurchmesser in Industrie- und Außeneinsätzen konstruiert. Robuste Bauweise, leichtes Positionieren und konstante Drehzahlen sorgen für präzise, plane Oberflächen auf übergroßen Flanschen. Die Maschine ermöglicht ID-, OD- und Stirnseitenmontage und eignet sich für Energie, Öl & Gas, Windenergie und Schwermetallfertigung.

Produktvorteile

• Robustes Maschinenkonzept: Große, belastbare Lager und ein überdimensionierter Zahnkranz bieten hohe Drehmomentkapazität und Steifigkeit über den gesamten Bearbeitungsbereich; geeignet zum Bearbeiten über Bolzenlochmustern und zur Erreichung feiner Oberflächen.
• Flexibel und vielseitig: Werkzeugkopf 360° drehbar für Fasen, O-Ring-Nuten und schräge Flächen; pneumatischer Vorschubkasten für radiale und axiale Vorschübe mit ferngesteuerten, stufenlos einstellbaren Vorschubgeschwindigkeiten (0,002–0,035 in/U = 0,0508–0,889 mm/U); reversibler Vorschubkasten und manuelle Vorschuboption für schnelles Positionieren; optionales Fräsen mit präziser Vorschubspindel.
• Schnelle Einrichtung und Wartung im Feld: Modulares Design, entfernbares Spannsystem für Stirnseitenmontage und schnell einstellbare Nivellierfüße erleichtern Transport, Aufbau und Abbau.

Spezifikationen SPEZIFIKATIONEN | ZOLL | METRISCH
Sichtdurchmesser | 45 – 120 in | 1143 – 3048 mm
Fräsdurchmesser | 45 – 120 in | 1143 – 3048 mm
ID-Befestigungsdurchmesser | 45 – 120 in | 1143 – 3048 mm
OD-Befestigungsdurchmesser | 89,8 – 136,4 in | 2280,9 – 3464,6 mm
Energieoption | Pneumatisch oder Hydraulisch | Pneumatisch oder Hydraulisch

Technische Merkmale

• Modell: FF8200
• Bearbeitungsbereich (Fräsen/Dressieren): 45–120 in (1143–3048 mm)
• ID-Montagebereich: 45–120 in (1143–3048 mm)
• OD-Montagebereich: 89,8–136,4 in (2280,9–3464,6 mm)
• Werkzeugkopf: 360° drehbar
• Vorschubsystem: fernverstellbarer, luftbetriebener Vorschubkasten; stufenlose Vorschubgeschwindigkeiten 0,002–0,035 in/U (0,0508–0,889 mm/U)
• Vorschubarten: radial und axial; reversibler Vorschubkasten; manueller Vorschub möglich
• Antriebsoptionen: pneumatisch oder hydraulisch
• Optionen: abnehmbares Spannsystem für Stirnseitenmontage, Fräsoption mit Kugelumlaufspindel, Rückseitenbefestigung für Wärmetauscherreparatur
• Konstruktionsmerkmale: heavy-duty Lager, überdimensionierter Zahnkranz, modulare Bauweise, schnell einstellbare Nivellierfüße
