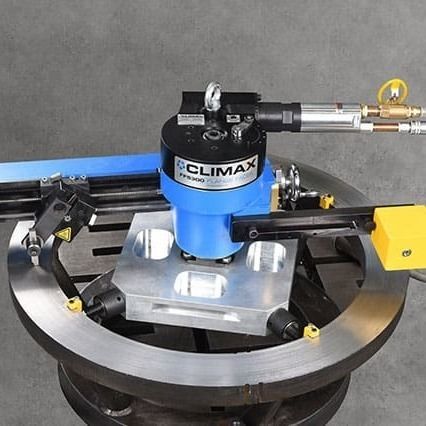

Tragbare Flanschdrehmaschine FF5300

mit interner Drosselungpneumatisch

Beschreibung
Aufbauend auf mehr als 40 Jahren Erfahrung im Bereich der Flanschbearbeitung setzt die CLIMAX Flanschbearbeitungsmaschine neue Maßstäbe für kompakte, leistungsstarke Flanschbearbeitung. Ihr modularer Aufbau umfasst einen austauschbaren Dreharm, der die Flexibilität bietet, den Bearbeitungsbereich auf bis zu 40 Zoll (1.016 mm) zu erweitern, ohne dabei an Präzision und Oberflächengüte einzubüßen. Die FF5300 wurde für eine schnelle Einrichtung und einfache Bedienung entwickelt und bietet leistungsstarkes Planfräsen, Anfasen und Drehen für Ventil-, Rohr- und Pumpenflansche.

Platzsparendes Design und Kapazität
Die FF5300 Flanschbearbeitungsmaschine wurde für beengte Arbeitsbereiche entwickelt, ohne dabei an Kapazität einzubüßen. Sie bietet einen kompakten Schwenkdurchmesser mit einem Mindestabstand von nur 22,75 Zoll (577,9 mm). Mit Flanschbearbeitungsdurchmessern von 144,8 bis 1.016 mm (5,7 bis 40 Zoll) liefert die FF5300 zuverlässige und präzise Leistung für anspruchsvolle Flanschbearbeitungsanwendungen vor Ort oder in der Werkstatt.

Produktvorteile

• Leistungsstarke, präzise Bearbeitung: Hochleistungsfähige Bearbeitungsarme sorgen für stabile Leistung und hohe Schnittqualität über den gesamten Arbeitsbereich. Der 2,4-PS-Druckluftmotor bietet mehr Leistung und Geschwindigkeit für höhere Zerspanungsraten. Fertigung nach ISO 9001:2015.
• Vielseitigkeit: Austauschbare Bearbeitungsarme ermöglichen schnellen Wechsel für Arbeiten in beengten Räumen. Erweiterter Bearbeitungsbereich von 5,7 bis 40 Zoll (144,8 bis 1.016 mm). Variable Steuerung der axialen und radialen Vorschubgeschwindigkeit. Werkzeugkopf und Werkzeugaufsatz sind 360° drehbar. Werkzeughalter nimmt Vierkantschaft-Werkzeuge bis 0,5 Zoll (12,7 mm) (HSS oder Hartmetall) auf. Verstellbares Spannsystem und Schnellspannfüße für schnelle Einrichtung. Einstellbares Gegengewicht für optimale Rotationsbalance.
• Sicherheit: Automatisches Zuführsystem schützt die Hände des Bedieners. Niederdruck-Sicherheitsverriegelung verhindert unbeabsichtigtes Wiederanlaufen nach Druckluftausfall. Not-Aus für schnelle Stopps und kontrollierte Neustarts. Modulare, leichte Komponenten reduzieren Arbeiterermüdung; die FF5300 ist 45 % leichter als vergleichbare Maschinen.
• Zertifizierung: CE-zertifiziert und weltweit erhältlich.

Technische Spezifikationen (Tabelle)
SPEZIFIKATIONEN | ZOLL | METRISCH
Sichtdurchmesser (Standard) | 5,7 – 32" | 144,8 – 812,8 mm
Stirnseite Durchmesser (mit verlängertem Arm) | 5,7 – 40" | 144,8 – 1016 mm
Fräsdurchmesser | Nicht zutreffend | Nicht zutreffend
ID-Befestigungsdurchmesser | 5,7 – 35,8" | 144,8 – 909,3 mm
OD-Befestigungsdurchmesser | Nur ID-Halterung | Nur ID-Halterung
Minimaler Schwenkdurchmesser (Standard) | 22.75" | 577,9 mm
Minimaler Schwenkdurchmesser (mit ausgefahrenem Arm) | 26.25" | 666,8 mm
Energieoption | Pneumatisch | Pneumatisch

Downloads & Literaturhinweis
Produktdatenblatt und Bedienungsunterlagen sind als separate Dokumente verfügbar (siehe Herstellerliteratur).

Charakteristiken / Spezifikationen

• Modulares Design mit austauschbarem Dreharm (Erweiterung bis 40 Zoll / 1.016 mm)
• Bearbeitungsbereich: 144,8 – 1.016 mm (5,7 – 40")
• Standard Sichtdurchmesser: 144,8 – 812,8 mm (5,7 – 32")
• ID-Befestigungsdurchmesser: 144,8 – 909,3 mm (5,7 – 35,8")
• Minimaler Schwenkdurchmesser (Standard): 577,9 mm (22,75")
• Minimaler Schwenkdurchmesser (mit ausgefahrenem Arm): 666,8 mm (26,25")
• Antrieb: 2,4-PS Druckluftmotor (pneumatisch)
• Werkzeugaufnahme: Vierkantschaft bis 0,5" (12,7 mm), HSS oder Hartmetall
• Sicherheitsfunktionen: automatische Zuführung, Niederdruck-Sicherheitsverriegelung, Not-Aus
• Gewichtsvorteil: ca. 45 % leichter als vergleichbare Maschinen
• CE-zertifiziert; gefertigt nach ISO 9001:2015
