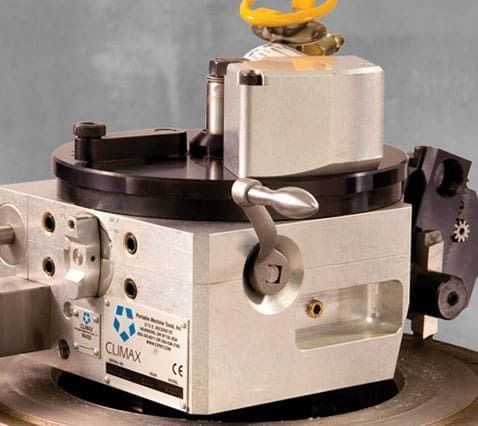

Tragbare Flanschdrehmaschine FF5000

mit interner Drosselungpneumatisch

Übersicht
Die CLIMAX FF5000 ist eine kompakte, flache, pneumatische Flanschbearbeitungsmaschine für schnelles, genaues Flanschplanen vor Ort oder in der Werkstatt. Das zweiteilige Spannfutter ermöglicht eine schnelle Einrichtung und präzise Ausrichtung, wodurch Ausfallzeiten bei Wartungs- und Reparaturarbeiten reduziert werden. Entwickelt für Mobilität, ist die FF5000 leicht und für beengte Arbeitsbereiche geeignet und führt Planfräs-, Anfas- und Dreharbeiten an Ventil-, Rohr- und Pumpenflanschen aus. Planfräskapazität: 5–24" (127–609,6 mm).

Anwendungen

• Präzises Planfräsen von Ventil-, Rohr- und Pumpenflanschen
• Anfas- und Dreharbeiten an Flanschen
• Wartung und Reparatur vor Ort oder in der Werkstatt, wenn Mobilität und flaches Profil erforderlich sind

Produktvorteile

• Schnelle Montage und Demontage: separates Spannfutter; Zentrierung und Nivellierung am Spannfutter; durch Lösen einer Schraube lässt sich die Maschine ohne Beeinträchtigung der Ausrichtung entfernen.
• Leichtgewicht: Maschinenkörper ca. 60 lb (27,2 kg); kleinstes Spannfutter ca. 5 lb (2,2 kg).
• Flaches Profil: rechtwinklige Motorhalterung; Maschine ragt nur 7,6" (193,0 mm) über den Flansch hinaus.
• Sicherer, leiser Betrieb: stationärer Vorschubwahlschalter; Steuerung ohne Berührung beweglicher Teile; Abluft wird durch das Maschinengehäuse zur Geräuschdämpfung geleitet.
• Vereinfachte Bedienung: einzelner Wahlschalter für bidirektionalen Radialvorschub oder vertikalen Abwärtsvorschub; eine Schlüsselgröße für Spannbacken und Gehäuseschraube.
• Fasen- und Nutenschnitt: Verbundwerkzeugkopf und Abwärtsvorschub zum Schneiden von Winkeln und Nuten.

Technische Daten

• Modell: FF5000
• Planfräskapazität: 5–24" (127–609,6 mm)
• Fräsdurchmesser: N/A
• ID-Befestigungsdurchmesser: 5–18" (88,9–457,2 mm)
• OD-Befestigungsdurchmesser (Alternative): 19" (482,6 mm)
• Energieoption: Pneumatisch
• Gewicht Maschinenkörper: 60 lb (27,2 kg)
• Gewicht kleinstes Spannfutter: ~5 lb (2,2 kg)
• Überstand über Flansch: 7,6" (193,0 mm)
• Vorschubauswahl: stationärer Vorschubwahlschalter; einzelner Wahlschalter für bidirektionalen Radial- oder vertikalen Abwärtsvorschub
• Werkzeug: Verbundwerkzeugkopf und Abwärtsvorschub für Fasen und Nuten
