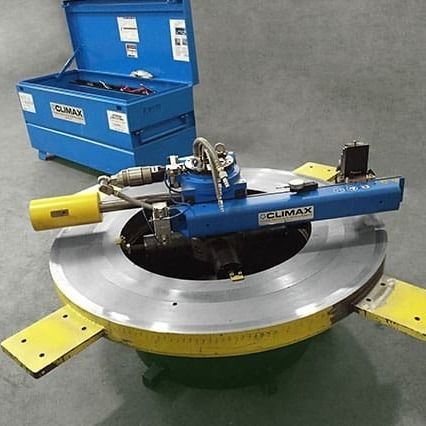

Flanschdrehmaschine mit interner Drosselung FF6300

hydraulischpneumatisch

Produktübersicht
Die Flanschbearbeitungsmaschine CLIMAX FF6300 vereint Leistung, Vielseitigkeit und Sicherheit, um hochdrehmomentstarke Flanschbearbeitung für anspruchsvolle Einsätze vor Ort zu ermöglichen. Entwickelt, um Flansche schnell zu überdrehen und Dicht- sowie Lagerflächen zu reparieren, reduziert die FF6300 Ausfallzeiten bei präzisen Bearbeitungsergebnissen.

Hauptfunktionen

• Konfigurierbar für Innen- (ID), Außen- (OD) oder Oberflächenmontage mit schneller Umrüstung.
• Bearbeitungsbereich 11,8 bis 60 Zoll (299,7–1524,0 mm) für verschiedene Flanschgrößen.
• Hoher Drehmomentbetrieb für anspruchsvolle Feldarbeiten.

Produktvorteile

• Erweiterter Bearbeitungsbereich (ca. 12–60 Zoll / 304–1524 mm) für vielseitige Einsätze.
• Variable Vorschubregelung für einfache Anpassung der Schnittgeschwindigkeit.
• Kettenklemmen-Baugruppe sichert OD-Montagen ohne Schweißen.
• Werkzeugkopf und Werkzeugspitze um 360° drehbar für schräge Bearbeitungen: Fasen, O-Ring-Nuten, Linsenringe usw.
• Rückseitige Befestigungsoption für Rohrplatten und ähnliche Anwendungen.
• Modulare, leichtere Komponenten erleichtern Aufbau, Transport und Lagerung.
• Hydraulische oder pneumatische Antriebsoptionen für unterschiedliche Einsatzbedingungen.

Robuster Aufbau & Leistung

• Heavy-Duty-Lager sorgen für Steifigkeit und zuverlässige Ergebnisse, auch über Bolzenlochmustern.
• Spannsystem mit Nivellierfüßen für schnelle und präzise Einrichtung.
• Modulares Spannfutter separat montierbar zur erleichterten Ausrichtung.
• Schneckengetriebe bietet ruhigen Lauf und geringen Backlash für unterbrochene Schnitte und hohe Spanabnahme.

Bedienersicherheit & Handhabung

• Fernbedienung für Ein-/Ausschalten der Vorschubsteuerung hält Bedienerhände von bewegten Teilen fern.
• Mehrere Hebepunkte ermöglichen ausgewogenes Heben und Anschlagen in allen Orientierungen zur vereinfachten Positionierung.

Spezifikationen (Tabelle)
SPEZIFIKATIONEN | INCH | METRISCH
ID Bearbeitungsdurchmesser | 11,8 – 60 Zoll | 299,7 – 1524,0 mm
Fräsdurchmesser | N/A | N/A
ID Montage-Durchmesser | 11,8 – 57,5 Zoll | 299,7 – 1460,5 mm
OD Bearbeitungsdurchmesser | 8,5 – 60 Zoll | 215,9 – 1524,0 mm
OD Montage-Durchmesser | 38,1 – 63,8 Zoll | 967,7 – 1620,5 mm
Antriebsoption | Pneumatisch oder hydraulisch | Pneumatisch oder hydraulisch

Technische Spezifikationen

• Modell: FF6300
• ID-Durchmesser: 11,8 – 60" (299,7 – 1524,0 mm)
• OD-Durchmesser: 8,5 – 60" (215,9 – 1524,0 mm)
• ID-Montagedurchmesser: 11,8 – 57,5" (299,7 – 1460,5 mm)
• OD-Montagedurchmesser: 38,1 – 63,8" (967,7 – 1620,5 mm)
• Antriebsoptionen: pneumatisch oder hydraulisch
• Variable Vorschubregelung
• Kettenklemmen-Baugruppe für OD-Montage (ohne Schweißen)
• Werkzeugkopf 360° drehbar für schräge Bearbeitungen
• Rückseitige Befestigungsoption für Rohrplatten
• Modulare, leichtere Komponenten für Transport und Aufbau
• Heavy-Duty-Lager und Schneckengetriebe für geringen Spiel und hohen Drehmoment
• Fernsteuerung der Vorschubzufuhr und mehrere Hebepunkte für sichere Handhabung
