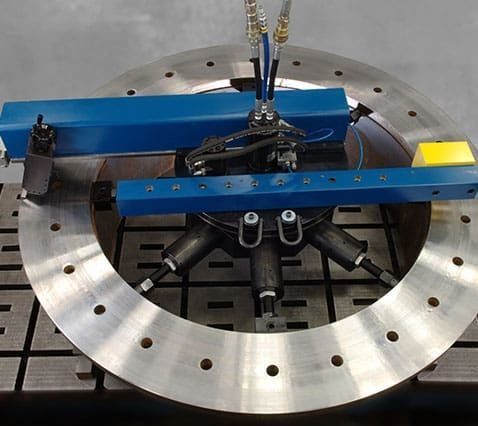

Flanschdrehmaschine mit interner Drosselung FF7200

hydraulischpneumatisch

Produktübersicht
Die CLIMAX FF7200 ist eine schwerlastige Flansch‑Plan‑ und Fräsmaschine, entwickelt für präzise Bearbeitung großer Durchmesser bei Reparaturen vor Ort und in der Schwermaschinenfertigung. Sie deckt Plan‑Durchmesser 30–72 in (762–1828,8 mm) und Fräs‑Durchmesser 35–72 in (889–1828,8 mm) ab und eignet sich für Raffinerien, Kraftwerke, Werften und schwere Fertigung.

Bedienelemente und Vielseitigkeit
Die FF7200 besitzt einen 360° drehbaren Werkzeugkopf, stufenlos einstellbare Vorschubgeschwindigkeiten und eine fernverstellbare Vorschubregelung für sichere Radial‑ und Axialanpassungen im Betrieb. Das Spannsystem ist abnehmbar für Stirnseitenmontage. Pneumatische und hydraulische Antriebsoptionen sowie optionale Schleif‑ und Rückseit‑Aufsätze sind verfügbar.

Hauptmerkmale

• Plan‑ und Fräsfunktionen für große Flanschdurchmesser
• Planbereich: 30–72 in (762–1828,8 mm)
• Fräsbereich: 35–72 in (889–1828,8 mm)
• 360° Werkzeugkopf für Fasen, O‑Ring‑Nuten, Linsenringe und schräge Flächen
• Stufenlose Vorschubregelung und fernverstellbare Vorschubkontrolle
• Pneumatische oder hydraulische Energieoptionen
• Abnehmbares Spannsystem für Stirnseitenmontage
• Optionale Schleif‑ und Rückseitenaufsätze
• Vermietbar

Produktvorteile

• Robuste Konstruktion: Große, belastbare Lager und überdimensionierter Zahnkranz für hohe Drehmomente und starre Leistung über den gesamten Bearbeitungsbereich, auch über Bolzenlochmustern.
• Flexible Vorschübe: Radialer und axialer Vorschub über pneumatischen Vorschubkasten; reversible Montage für radialen oder axialen Vorschub; manueller Vorschub für schnelle Positionierung; Vorschubbereich 0,002–0,035 in/U (0,05–0,89 mm/U).
• Schneller Aufbau: Modulares Design mit abnehmbaren Komponenten, vereinfachtem Spannsystem und schnell verstellbaren Nivellierfüßen für zügige Inbetriebnahme und Lagerung.

Spezifikationen
Plan‑Durchmesser | 30–72 in | 762–1828,8 mm
Fräs‑Durchmesser | 35–72 in | 889–1828,8 mm
ID‑Montagebereich | 30–72 in | 762–1828,8 mm
OD‑Montage | Nicht anwendbar | Nicht anwendbar
Energieoption | Pneumatisch oder hydraulisch | Pneumatisch oder hydraulisch

Eigenschaften / Technische Spezifikationen

• Modell: FF7200
• Planbereich: 30–72 in (762–1828,8 mm)
• Fräsbereich: 35–72 in (889–1828,8 mm)
• ID‑Montagebereich: 30–72 in (762–1828,8 mm)
• OD‑Montage: nicht zutreffend
• Vorschubbereich: 0,002–0,035 in/U (0,05–0,89 mm/U)
• 360° drehbarer Werkzeugkopf
• Optionale Schleif‑ und Rückseitenlösungen
• Pneumatische und hydraulische Antriebsoptionen
