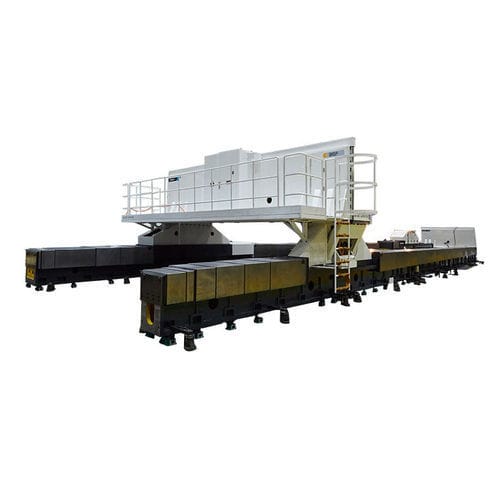

Rührreibschweißmaschine FSW16MG400

automatischfür Profilefür Aluminium

Übersicht
Der FSW16MG400 ist eine fünfachsige, vierfach-gekoppelte großformatige CNC-Portalmaschine für Friction-Stir-Welding (FSW). Sie wurde für die industrielle Fertigung von hochfesten Aluminiumverbindungen mit hoher Oberflächenqualität entwickelt und eignet sich besonders für Fahrgestell- und Karosserieteile im Bahnbereich sowie für Aufbauten von schweren Lkw. Die Maschine erfüllt Anforderungen an Festigkeit und Oberflächenqualität bei Aluminiumlegierungen.

Hauptmerkmale

• Vertikales Layout mit feststehendem Werkstück: Tisch/Grundgestell, Bauteile und Spannvorrichtungen fixiert; Portalstützen bewegen sich horizontal für das Vorschubverhalten und gewährleisten qualitativ hochwertiges FSW
• Bedienoberfläche mit anwenderfreundlicher Steuerung
• Duale Schweißbetriebsarten
• Duales Schweißsteuerungssystem
• Drahtlose Handbedieneinheit
• Zentrale Schmierstoffversorgung
• Nachlaufrollen zur Werkzeugunterstützung
• Hochsteife Konstruktion

Wesentliche Maschinenspezifikationen
Maschinenhauptspezifikationen | Modell | FSW16MG400
X-Achse effektiver Hub mm | 12000
X-Achse max. Geschwindigkeit mm/min | 6000
Y-Achse effektiver Hub mm | 4000
Y-Achse max. Geschwindigkeit mm/min | 6000
Z-Achse effektiver Hub mm | 500
Z-Achse max. Geschwindigkeit mm/min | 3000
Spindel max. Drehzahl RPM | 3000
C-Achse max. Drehzahl RPM | 10

Schweißobjekte
Schweißobjekte | Schweißmaterialien | Aluminiumprofile und -bleche
Bauteilmerkmale | Bleche, flache Profile, einseitig gerippte Profile, Hohlprofile
Fugentypen | Stumpfstoß und Überlappung

Schweißanforderungen
Schweißanforderungen | Schweißdicke | Aluminium 1–16 mm
Schweißformen | Gerade Linien, ebene 2D-Kurven
Effektiver Schweißraum | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

Anwendungen und Branchen
Geeignet für den Schienenverkehr (Waggon-/Zuggroßteile), die Herstellung von schweren Lkw-Aufbauten und andere Branchen, die hochfeste Aluminiumverbindungen mit hoher Oberflächenqualität benötigen.

Technische Spezifikationen

• Modell: FSW16MG400
• Ausrüstungsart: Fünf-Achsen, vierfach-gekoppelte großformatige CNC-Portal-FSW-Maschine
• Layout: Werkstück fest ; Portalstützen führen horizontale Vorschübe aus (vertikales Layout)
• X/Y/Z effektive Hublänge: 12000 mm / 4000 mm / 500 mm
• X/Y/Z max. Geschwindigkeiten: 6000 mm/min / 6000 mm/min / 3000 mm/min
• Spindel max. Drehzahl: 3000 RPM
• C-Achse max. Drehzahl: 10 RPM
• Schweißmaterialien: Aluminiumprofile und -bleche
• Schweißdickenbereich: 1–16 mm (Aluminium)
• Schweißformen: Gerade Linien, ebene 2D-Kurven; Fugenarten: Stumpfstoß und Überlappung
• Effektiver Schweißraum: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• Betriebsmerkmale: Anwenderfreundliche Oberfläche, duale Betriebsmodi, doppelseitige Schweißsteuerung, drahtlose Handbedienung, zentrale Schmierung, Nachlaufrollen, hochsteifes Design
