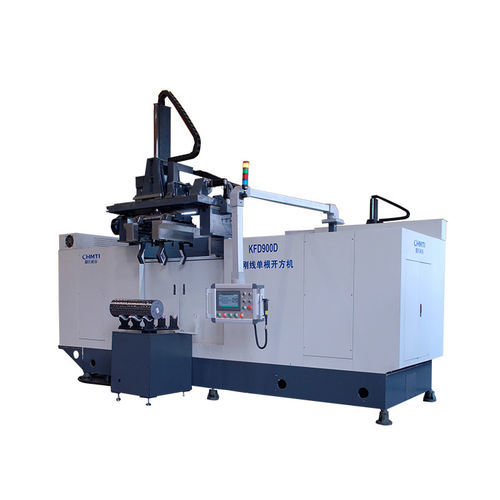

Diamantdraht-Formatsäge KFD900

hohe Schnittgeschwindigkeit

Produktübersicht
Diese Maschine verwendet ein hochgeschwindigkeitsfähiges Kreuzgitter aus Diamantdraht, das longitudinal verfahren wird, um Siliziumbarren zu schneiden. Der Barren wird an beiden Enden ohne Kleben eingespannt und die Kantenlage wird automatisch ausgerichtet. Integriertes Roboter-Beladen/Entladen ermöglicht die effiziente Vierkantbearbeitung von monokristallinen Siliziumbarren für die Waferproduktion.

Hauptmerkmale

• Die Vierkantbearbeitung eines einzelnen Barrens reduziert manuelle Handhabung, Energieverbrauch und Kosten bei gleichzeitig hoher Produktivität.
• Vollautomatisches Roboterbeladen/-entladen transportiert die Barrens direkt zur rotierenden Lager-/Beladestation und verkürzt die Umlaufzeiten.
• Kann in die Werkstattautomatisierung eingebunden werden für unbeaufsichtigten Betrieb.
• Konzipiert für kontinuierliche, hocheffiziente Vierkantbearbeitung von monokristallinen Siliziumbarren in der Photovoltaikfertigung.

Produktdetails
1. Die Maschine führt die Vierkantbearbeitung eines einzelnen Barrens durch; im Vergleich zu Mehrfachbarren-Anlagen reduziert sie Handhabung, Energieeinsatz und Kosten bei hoher Produktivität. 2. Der vollautomatische Roboter kann Barrens direkt an der rotierenden Be- und Entladestation handhaben und verkürzt so die Transferzeiten. 3. Die Maschine kann mit der Werkstattautomatisierung vernetzt werden, um den automatischen Betrieb zu ermöglichen und Arbeitskräfte zu sparen.

Haupttechnische Parameter (Tabellenform)
Diamantdrahtdurchmesser: 0,25-0,42 mm
Maximale Drahtgeschwindigkeit: 25 m/s
Spannbereich: 0~130 N
Schnittrate (Vorschub): ≥40 mm/min
Schnellfahrgeschwindigkeit: 1000 mm/min
Verarbeitungsrandbereich: 166–210 mm
Reserve-Drahtlänge: 10 km
Spannlänge des Barrens: 200–900 mm (üblich 325–700 mm)
Gespanntes Barrendurchmesser: φ210–310 mm (typisch: 215 mm / 8,4")
Vertikale Verfahrstrecke: 700 mm
Longitudinale Verfahrstrecke: 940 mm
Laterale Verfahrstrecke: 450 mm

Spezifikationen

• Produktname: Diamantdraht-Einzelbarren-Vierkantbearbeitungsmaschine
• Produktnummer: KFD900
• Kategorie: Ausrüstung für grüne Fertigung
• Aufrufe: 1735
• Zusammenfassung: Verwendet ein Gitter aus Diamantdraht, das longitudinal verfahren wird, um Siliziumbarren zu schneiden; beidseitige Klemmung ohne Klebstoff zur Vierkantbearbeitung monokristalliner Siliziumbarren
• Einzelhandelspreis: 0,00 CNY
• Marktpreis: 0,00 CNY
• Üblicher Spannlängenbereich: 325–700 mm
• Bereich des eingespannten Barrendurchmessers: φ210–310 mm
