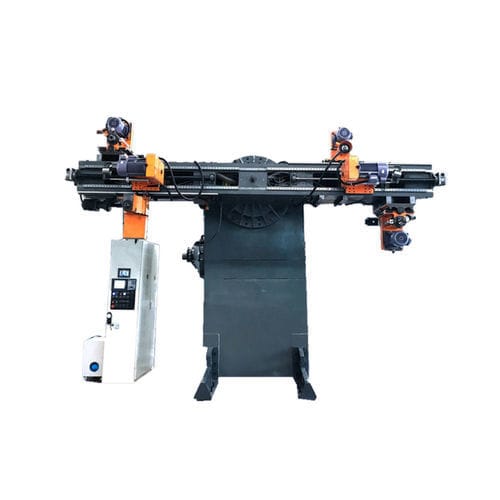

CNC-Bohrzentrum FDS5000

horizontal

Übersicht
Die Bohr‑ und Schneidmaschine FDS5000 ist eine für das Schneiden der Stirnfläche und das Bohren von Löchern an Windrotorblättern konzipierte Spezialmaschine. Ausgelegt für Blattdurchmesser von 2,5 m bis 5,0 m (2500–5000 mm).

Hauptmerkmale

• Querliegende horizontale Anordnung, kompakte Struktur und hohe Steifigkeit.
• Bestehend aus Bett, Teil für Spindelindexierung, Bohr‑ und Schneidteil; ausgestattet mit Pneumatiksystem, Blattlagerrahmen und Vorschubsystem, Schmiersystem, Staubabsaugung und einem unabhängigen Schaltschrank.
• Die Indexierung zum Bohren verwendet ein zweistufiges Schneckengetriebe; die Spindel wird von einem Servomotor für präzises Indexieren und Bearbeitungsgenauigkeit angetrieben.
• Spezialisiert auf Stirnflächen‑Schnitt und Bohrungen an Windrotorblättern, ausgelegt für 2,5–5,0 m Blattdurchmesser.

Aufbau der Maschine

• Bett: sorgt für die Gesamtaufstützung und eine steife Basis.
• Spindelindexierteil: für Indexierung, Positionierung und Drehung der Blattarbeit.
• Bohr‑ und Schneidteil: führt Stirnflächen‑Schnitte und Bohrbearbeitung aus.
• Pneumatiksystem: führt Klemmen und pneumatische Aktionen aus.
• Blattstützrahmen und Vorschubsystem: stützt das Werkstück und führt Vorschubbewegungen aus.
• Schmiersystem: gewährleistet Schmierung der Gleitpaarungen und verlängert die Lebensdauer.
• Staubabsaugung: behandelt den bei Schneiden/Bohrungen entstehenden Staub.
• Elektrisches System: in einem unabhängigen Schaltschrank angeordnet, erleichtert Wartung und Schutz.

Technische Daten
Bearbeitbarer Werkstückdurchmesser: 2500–5000 mm
Anpassbarer Drehdurchmesser des Werkstückspindels: 6200 mm
Montagedurchmesser der rotierenden Spindel: 800φh6
Gesamtleistung der Maschine: 35 kVA
Gesamtgewicht der Maschine (ohne Stützteile): 35.000 kg

Merkmale / technische Highlights

• Anwendbarer Werkstückdurchmesser: 2500–5000 mm.
• Anpassbarer Drehdurchmesser des Werkstückspindels: 6200 mm.
• Montagedurchmesser der rotierenden Spindel: 800φh6.
• Gesamtleistung: 35 kVA.
• Gesamtgewicht (ohne Stützteile): 35.000 kg.
• Zweistufige Schneckengetriebe‑Indexierung + Servomotor zur Sicherstellung präziser indexierter Bohrungen.
• Ausgestattet mit Pneumatik-, Schmier‑, Staubabsaugungs‑Systemen und unabhängiger Schaltschrank‑Anordnung für einfache Wartung und Produktionszuverlässigkeit.
