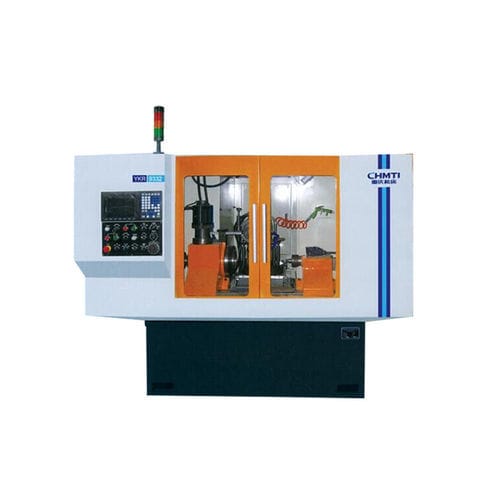

Elektrische Kantenfräsmaschine YKR9332

für die Fahrzeugindustrieautomatisch

Übersicht
Maschine zur Bearbeitung von konischen Zähnen und außenliegenden konischen Zähnen an Synchronhülsen für Automobile. Entwickelt für zuverlässige Leistung und einfache Bedienung, geeignet als Ergänzungsmaschine für Groß- und Mittelserienfertigung sowie Fließbandproduktion in der Zahnradindustrie.

Detaillierte Beschreibung

• Diese Maschine benötigt nur einen einzigen Rüstvorgang, um die Bearbeitung großer Chargen konischer Zähne abzuschließen. Sie ermöglicht eine genaue Einstellung der Vorschubtiefe und des Drehwinkels (Vor-/Rücklauf).
• Im Vergleich zu herkömmlichen Walzmaschinen bietet sie deutliche Verbesserungen in Genauigkeit und Oberflächenrauheit und ist dabei wirtschaftlich effizient.

Technische Daten
Bearbeitungsdurchmesserbereich (Außenzähne): 50-320 mm
Zahnzahlbereich: 12-150 Zähne
Zahnmodul: 1-5 m
Maximale Bearbeitungsgeschwindigkeit: 120 Zähne/min
Fasenwinkel (Stirnflächenwinkel): 0-25°
Bogenwinkel: 0-30°
Max. Verfahrweg Werkstückschlitten: 200 mm
Max. Verfahrweg Werkzeugschlitten: 350 mm

Eigenschaften/Spezifikationen

• Anwendbare Werkstücke: Bearbeitung von konischen Zähnen und außenliegenden konischen Zähnen an Synchronhülsen und zugehörigen Zahnrädern
• Betriebsmerkmale: Einmalige Einstellung für Großserienfertigung; Vorschubtiefe und Drehwinkel fein einstellbar
• Bearbeitungsleistung: Höhere Präzision und bessere Oberflächenrauheit im Vergleich zu herkömmlichen Walzmaschinen; kosteneffiziente Lösung
• Produktionskapazität: Geeignet für Groß- und Mittelserienfertigung sowie Linienintegration in der Zahnradindustrie
• Hauptparameter: siehe Tabelle oben (Durchmesserbereich, Zahnzahl, Modul, Effizienz, Winkel, Verfahrwege)
