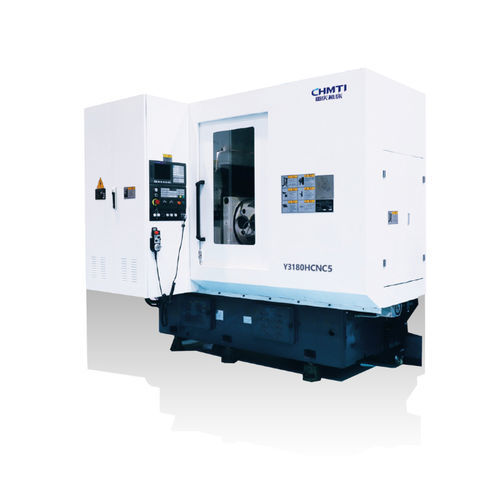

CNC-Verzahnmaschine Y3150E4~5/Y3180H4~5

horizontalfür Kegelradgetriebe

Produktübersicht
Die Maschine eignet sich hauptsächlich für die Zahnradbearbeitung in den Bereichen Pkw, Nutzfahrzeuge, Schiffstechnik, Baumaschinen, Landmaschinen und Hebezeuge. Die Bearbeitungsgenauigkeit kann die Klasse 7 nach GB/T10095.1-2008 erreichen.

Hauptleistungsmerkmale

• Die Maschine ist eine 4- bzw. 5-Achsen CNC-Wälzfräsmaschine mit vierachsiger simultaner Verknüpfung und Nassbearbeitung.
• Serienmäßig mit einem nationalen CNC-System ausgestattet, inklusive HMI und parametrischer Programmierung; ermöglicht einmaliges Spannen für Mehrfachbearbeitung und wiederholte Boxzyklen.
• Mit komplett geschlossenem Schutzgehäuse; optional: Ölnebelabsaugung, automatische Späneförderung, automatische Werkstückspannvorrichtung usw.
• Bearbeitet werden zylindrische Stirnräder, Schrägverzahnungen, kleine Kegelräder, gekrümmte Zahnräder, Kettenräder, Verzahnungen, Schneckenräder u. a.

Wesentliche technische Daten (Tabelle)
Nr. - Wesentliche technische Angabe - Einheit - Y3136CNC - YD3136CNC
1 - Max. Werkstückdurchmesser - mm - 360 - 360
2 - Max. Modul - mm - 16 - 16
3 - Max. Schwenkwinkel Werkzeughalter - ° - ±45° - ±45°
4 - Max. Drehzahl Hobspindel - U/min - 400 - 400
5 - Max. Drehzahl Arbeitstisch - U/min - 60 - 80
6 - Max. Werkzeugaufnahmegröße (Ø×L) - mm - Φ220×230 - Φ220×230
7 - Max. axiale Verfahrlänge des Hobs - mm - 200 - 200
8 - Abstand Hobzentrum bis Drehradius Tisch - mm - 70-320 - 70-320
9 - Abstand Hobzentrum bis Tischoberfläche - mm - 150-590 - 150-590

Anmerkungen / Sonstige Informationen
Beispiel Produktnummern: Y3150ECNC4~5 / Y3180HCNC4~5.

Merkmale / Technische Spezifikationen

• Anwendbare Branchen: Pkw, Nutzfahrzeuge, Schiffstechnik, Baumaschinen, Landmaschinen, Hebezeuge u. a.
• Bearbeitungsgenauigkeit: bis Klasse 7 nach GB/T10095.1-2008.
• Achsanzahl und Typ: 4- oder 5-Achsen mit vierachsiger simultaner Verknüpfung.
• Schnittart: Nass-Wälzfräsen (Hobbing).
• CNC-System: serienmäßig nationales CNC-System mit HMI und parametrischer Programmierung.
• Spannung und Zyklen: ermöglicht einmaliges Spannen für mehrere Bearbeitungen und wiederholte Boxzyklen.
• Schutz und optionale Vorrichtungen: vollständig geschlossene Schutzhaube; optional Ölnebelabsaugung, automatische Spanabfuhr, automatische Werkstückspannvorrichtung usw.
• Bearbeitbare Werkstückarten: zylindrische Stirnräder, Schrägverzahnungen, kleine Kegelräder, gekrümmte Zahnräder, Kettenräder, Verzahnungen, Schneckenräder usw.
• Typische Modelle/Größen: siehe Tabelle oben (Hauptparameter für Y3136CNC / YD3136CNC).
