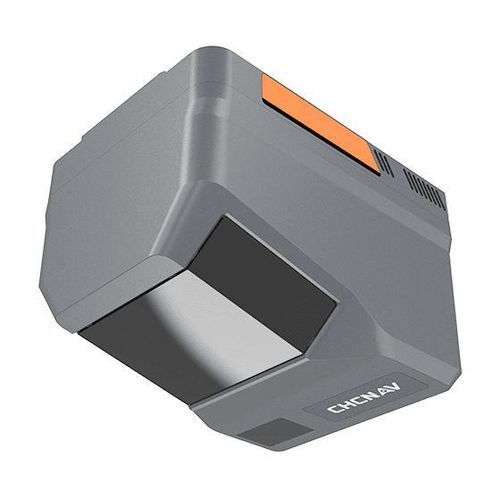

LiDAR-Sensor / 3D AlphaAir 6

leichtgewichtigfür LandvermessungKartografie

Produktübersicht
Das CHCNAV AlphaAir 6 (AA6) ist ein luftgestütztes LiDAR-System, das prismatisches Langstrecken-Scanning, eine hochwertige IMU und umschaltbare 100/25 MP Imaging-Modi kombiniert. Es ist für effiziente Vermessungen in komplexem, stark reliefiertem Gelände ausgelegt, mit typischen Arbeitshöhen von 100–600 m AGL und maximaler Reichweite bis zu 2.100 m.

Hauptmerkmale

• Prismatischer Langstreckenscanner: bis zu 2.100 m Reichweite (80 %); typische AGL 100–600 m.
• Hochwertige IMU: Bias-Stabilität ≈ 0,3°/h; 500 Hz Abtastrate für genaue Trägheitsnavigation.
• Punktwolken-Durchsatz: bis zu 1.000.000 pts/s bei 120 m AGL (≈220 pts/m²) und 200.000 pts/s bei 400 m AGL (≈13 pts/m²).
• Umschaltbare Bildgebung: 100 MP (12288 × 8192) oder 25 MP (6144 × 4096) auf 4/3" CMOS, FOV 74°, Brennweite 12 mm.
• Ultraleichtes integriertes Design: Gewicht 1,35 kg, ermöglicht verlängerte Ausdauer und effiziente Abdeckung (z. B. bis zu 50 Min. und ~15 km² pro Mission auf CHCNAV X500).
• Offene Schnittstellen und Integrationsunterstützung für Multirotor-, Starrflügel- und bemannte Plattformen.

Vorteile und Leistung

• Verlässliche Kartierung in komplexem Gelände dank Kombination aus Langstreckenlaser und hochwertiger IMU.
• Echtzeit-Wellenformverarbeitung (RWP) der 5. Generation mit Mehrperioden-Fähigkeiten zur Verbesserung der Punktwolken-Vollständigkeit und zur Auflösung multipler Returns bei hohem PRR.
• Flexible Bildmodi zur Optimierung von GSD und Signalempfindlichkeit entsprechend Flughöhe und Missionsanforderungen.
• Leichtes, integriertes Paket zur Verlängerung der Flugzeit und Erhöhung der Flächenabdeckung pro Einsatz.
• 512 GB interner Speicher und hohe Datenraten für großvolumige Datenerfassung.

Anwendungsfälle

• Vermessung und Luftaufnahmen in komplexem Gelände
• Forstliche Inventuren und Biomasseabschätzungen
• Straßen-, Autobahn- und Brückenvermessung
• Inspektion von Stromleitungs-Korridoren
• Notfallreaktion und schnelle Kartierung

Technische Spezifikationen

• Laserscanner: Reichweite 2.100 m (80 %), 960 m (10 %) ; Scan-Rate: bis zu 2.000.000 Impulse/s ; FOV: 90° ; Returns: bis zu 16.
• Bildgebung: Auflösung 25 MP (6144 × 4096) oder 100 MP (12288 × 8192) ; FOV 74° ; Brennweite 12 mm ; CMOS 4/3".
• Positionierung: GNSS: Unterstützung vollständiger Konstellation ; IMU: 500 Hz ; Zielpräzision: < 5 cm H / < 5 cm V.
• Umwelt: Betriebstemperatur: -20 °C bis +50 °C ; Schutzart: IP64.
• Physisch: Gewicht: 1,35 kg ; Abmessungen: 155 mm × 120 mm × 129 mm.
• Leistung: Interner Speicher: 512 GB ; unterstützte Übertragungsraten bis zu 200 MB/s.
