LiDAR-Sensor / Industrie AlphaAir 6 Dual

hochauflösendfür Landvermessungkleinformatig

Produktübersicht

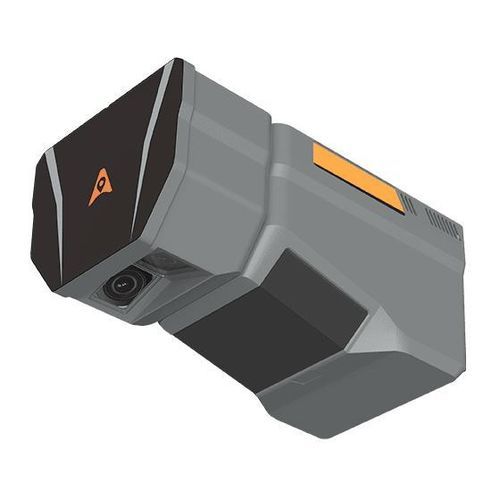

Das CHCNAV AlphaAir 6 Dual (AA6D) ist ein luftgestütztes LiDAR‑System für hochauflösende Luftvermessungen in komplexem, reliefreichem Gelände. Es vereint prismatische Langstrecken‑Laserabtastung, eine hochgradige IMU und doppelte APS‑C‑Kameras, liefert Reichweiten bis 2.100 m, dichte Punktwolken und ein sehr breites Bildfeld. Offene Schnittstellen erlauben Integration in Multirotor‑ und Starrflügel‑UAVs.

Hauptmerkmale

• Langstrecken‑Laserscanning: bis 2.100 m (80 %) und 960 m (10 %); Scanner‑FOV 90°; bis zu 16 Returns.
• Hohe Punktleistung: Scanner‑Kapazität bis zu 2.000.000 pts/s; typische Betriebsdichten bis 1.000.000 pts/s bei 120 m AGL (~220 Pkt./m²).
• Duale APS‑C‑Bildgebung: 26 MP × 2 (6252 × 4168), FOV 110°, Brennweite 16 mm.
• Leichtbau‑Design: 1,85 kg mit im Feld wechselbarem Speicher und hoher Datenübertragungsleistung.

Vorteile und Leistungen

• Große Reichweite + hochwertige IMU: zuverlässige Messungen bis 2.100 m und IMU‑Biasstabilität ≈0,3°/h für präzise Positionierung in anspruchsvollem Gelände.
• Verbesserte Punktwolkenqualität: RWP‑Echtzeitwellenformverarbeitung der 5. Generation und Multi‑Perioden‑Algorithmen für bessere Return‑Trennung und höhere Datenvollständigkeit.
• Großflächige Bildgebung: Duale APS‑C‑Sensoren (110° FOV) erhöhen die Abdeckung und Effizienz gegenüber Einzelkameras.
• Betriebsbereitschaft: kompaktes 1,85‑kg‑Gehäuse, IP64, Betrieb −20 °C bis +50 °C, 512 GB interner Speicher und schnelles Offload.

Anwendungsfälle

• Landvermessung und Topographie
• Forstwirtschaftliche Vermessung und Kronenanalyse
• Straßen‑ und Autobahnvermessung
• Inspektion von Stromleitungskorridoren
• Kartierung für Notfall‑ und Einsatzmaßnahmen

Detaillierte Beschreibung
Das AA6D kombiniert prismatische Langstrecken‑Lasertechnik, eine 500 Hz‑IMU hoher Güte und RWP der 5. Generation, um dichte und vollständige Punktwolken in Flughöhen zwischen 100 und 600 m AGL zu liefern. Die dualen APS‑C‑Kameras liefern großwinklige, hochauflösende Bilder synchron zu den LiDAR‑Daten. Offene Schnittstellen erleichtern die Integration in Multirotor‑ und Starrflügel‑Plattformen; das leichte Gehäuse und der austauschbare Speicher ermöglichen lange Einsätze und schnelle Datenbearbeitung.

Technische Daten

• Laserscanner: Reichweite 2.100 m @80 %, 960 m @10 %; Scan‑Kapazität bis zu 2.000.000 pts/s; FOV 90°; bis zu 16 Returns.
• Punktwolkenleistung: 1.000.000 pts/s bei 120 m AGL (~220 Pkt./m²); 200.000 pts/s bei 400 m AGL (~13 Pkt./m²); RWP 5. Generation Echtzeitverarbeitung.
• Bildgebung: 26 MP × 2 (6252 × 4168); FOV 110°; Brennweite 16 mm; CMOS‑Größe APS‑C.
• Positionierung: GNSS Multi‑Constellation; IMU 500 Hz; Biasstabilität ≈0,3°/h; Systemgenauigkeit <5 cm H / <5 cm V (abhängig von Konfiguration).
• Umwelt: Betrieb −20 °C bis +50 °C; Schutzart IP64.
• Physisch: Gewicht 1,85 kg; Abmessungen 223,5 mm × 120 mm × 129 mm.
• Speicher & Daten: 512 GB intern; Datenübertragung bis zu 200 MB/s; im Feld wechselbare Speicherkarten.
