Reflexions-Lichttaster CPK-DR1ME3
Reflex-Lichttasterquadratischrotes Licht

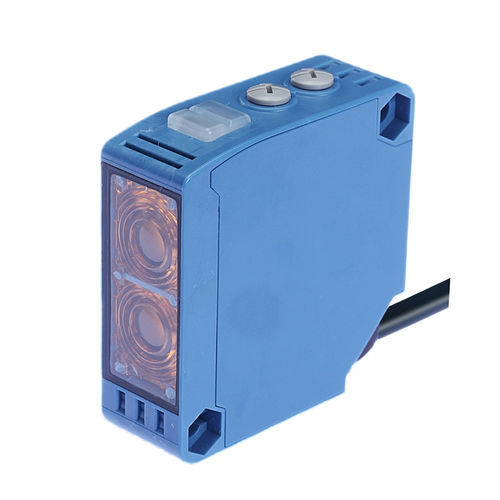

Reflexions-Lichttaster - CPK-DR1ME3 - CHANKO SENSOR - Reflex-Lichttaster / quadratisch / rotes Licht
Reflexions-Lichttaster - CPK-DR1ME3 - CHANKO SENSOR - Reflex-Lichttaster / quadratisch / rotes Licht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Bauart
Reflexions-Lichttaster, Reflex-Lichttaster
Gehäuse
quadratisch
Strahltyp
rotes Licht
Weitere Eigenschaften
Kunststoff
Maximale Reichweite

Max: 1 m
(3'03" )

Min: 0 m
(0'00" )

Beschreibung

Produktserie
  • CPK-Serie photoelektrischer Sensoren


Übersicht
  • Erfassungsreichweite: 0–1 m
  • Gehäuseform: großes Quadrat
  • Erfassungsprinzip: diffuse Reflexion
  • Abmessungen: 50 × 18 × 50 mm
  • Ausgang: NPN/PNP, NO/NC
  • Versorgungsspannung: DC 12–24 V


Technische Daten
  • Erfassungsreichweite: 0–1 m
  • Kabellänge: 2 m
  • Erfassungsrichtung: frontal
  • Schaltfrequenz: 1000 Hz
  • Ansprechzeit: 500 μs
  • Lichtquelle: rotes Licht
  • Lieferumfang: Bedienungsanleitung, Montagehalterung, Prüfzeugnis
  • Hysterese: < 20 % der Erfassungsreichweite
  • Standardprüfobjekt: weißes Zeichenpapier 300 × 300 mm
  • Materialien: Gehäuse ABS; Linse/Sichtfenster PMMA; Kabel PVC


Mechanische / elektrische Parameter
  • Ausgang: NPN/PNP, NO/NC
  • Versorgungsspannung: DC 12–24 V
  • Versorgung: 4-Leiter DC
  • Schutzart: IP65
  • Anschlussart: konfektioniertes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: Light ON / Dark ON
  • Stromaufnahme: < 25 mA
  • Anzeigen: Betrieb (orange), Stabilität (grün), Spannung (grün)
  • Schutzschaltungen: Kurzschlussschutz, Verpolungsschutz der Ausgänge
  • Sättigungsspannung: < 3 V
  • Laststrom: < 100 mA (Sättigungsspannung < 3 V bei 2 m Kabel)
  • Isolationswiderstand: > 20 MΩ (DC 500 V)
  • Stoßfestigkeit: 300 m/s², 10-mal in X, Y, Z
  • Prüfspannung: AC 1500 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
  • Vibration: 10–55 Hz, Hub 1,5 mm, 2 h in X, Y, Z
  • Gewicht: ca. 132 g


Betriebsumgebung
  • Umgebungstemperatur: -25 °C bis 55 °C
  • Feuchtigkeit Betrieb / Lagerung: 35–95 % r.F. (ohne Kondensation)
  • Beleuchtungsstärke: < 10 000 lx


Zubehör
  • Bedienungsanleitung
  • Montagehalterung
  • Prüfzeugnis


Merkmale / Technische Zusammenfassung
  • Modell: CPK-DR1ME3
  • Serie: CPK photoelektrische Sensoren
  • Erfassungsreichweite: 0–1 m
  • Erfassungsart: diffuse Reflexion
  • Ausgang: NPN/PNP, NO/NC
  • Versorgung: DC 12–24 V, 4-Leiter DC
  • Ansprechverhalten: 500 μs (1000 Hz)
  • Schutzart: IP65
  • Gehäuse: ABS; Linse/Sichtfenster: PMMA; Kabel: PVC
  • Standardprüfobjekt: weißes Zeichenpapier 300 × 300 mm
  • Kabellänge: 2 m
