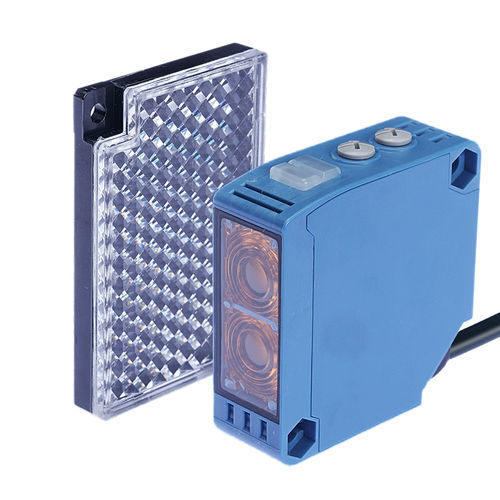

Optoelektronischer Sensor / Reflex-Lichtschranke CPK-RMF6ME3-ArechteckigInfrarotpolarisiert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Reflex-Lichtschranke
- Gehäuse
- rechteckig
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Kunststoff, polarisiert
- Anwendung
- für Verpackungsmaschine, für die Logistik
- Maximale Reichweite
Max: 6 m
(19'08" )Min: 0 m
(0'00" )
Beschreibung
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör
Anwendungen
- Typ: polarisiertes retroreflektierendes Fotoelektrisches Sensor
- Erfassungsbereich: 0–6 m
- Gehäuse: großes Quadrat, 50×18×50 mm
- Erfassungsprinzip: polarisiertes Spiegel/Retroreflexionsverfahren
- Ausgänge: NPN/PNP wählbar, NO/NC
- Versorgungsspannung: DC 12–24 V
Technische Daten
- Erfassungsbereich: 0–6 m
- Abmessungen: 50×18×50 mm
- Kabellänge: 0,5 m
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Lichtquelle: Infrarot
- Standardprüfkörper: opakes Objekt Ø ≥ 75 mm
- Rückschaltspiel: ≤ 20 % der Erfassungsreichweite
- Strahlungswinkel: ≤ 1,5°
- Zubehör: Handbuch, Montagehalterung, Reflektor, Prüfbescheinigung
- Materialien: Gehäuse ABS; Linse/Sichtfenster PMMA; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN/PNP NO/NC
- Stromversorgung: DC 12–24 V, 4‑drahtig
- Schutzart: IP65
- Anschluss: M12‑Anschluss
- Signaltyp: Schaltausgang
- Betriebsart: Light ON / Dark ON
- Stromaufnahme: < 25 mA
- Anzeigen: Schaltanzeige (orange), Stabilitätsanzeige (grün), Spannungsanzeige (grün)
- Schutzschaltungen: Kurzschlussschutz, Verpolungsschutz
- Restspannung: < 3 V
- Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Isolationswiderstand: > 20 MΩ (DC 500 V)
- Stoßfestigkeit: 300 m/s², X/Y/Z je 10-mal
- Spannungsfestigkeit: AC 1500 V 50/60 Hz 1 min (aktive Teile zu Gehäuse)
- Vibration: 10–55 Hz, Hub 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 146 g
Betriebsumgebung
- Temperaturbereich: -25 °C bis 55 °C
- Feuchtigkeit: 35–95% RH (kein Tau) Betrieb/Lagerung
- Umgebungsbeleuchtung: < 10 000 lx
Zubehör
- Bedienungsanleitung
- Montagehalterung
- Reflektor
- Konformitätszertifikat
Anwendungen
- Objekterkennung in der industriellen Automation, Fördertechnik und Verpackungslinien
- Zuverlässige Erkennung von glänzenden oder spiegelnden Oberflächen mittels Polarisation
- Positionierung und Anwesenheitserkennung undurchsichtiger Teile (Ø ≥ 75 mm)
