Reflexions-Lichttaster CPK-DF2.5ME3
rechteckigquadratischInfrarot

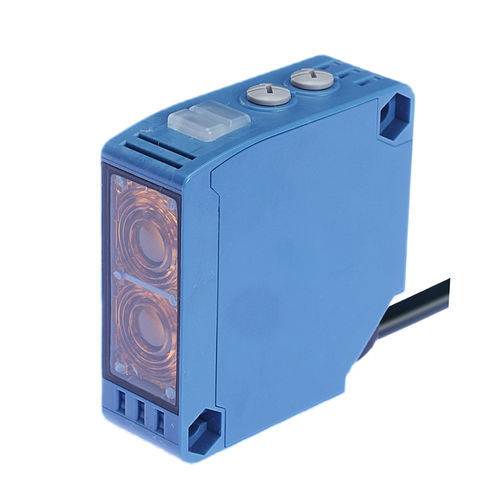

Reflexions-Lichttaster - CPK-DF2.5ME3 - CHANKO SENSOR - rechteckig / quadratisch / Infrarot
Reflexions-Lichttaster - CPK-DF2.5ME3 - CHANKO SENSOR - rechteckig / quadratisch / Infrarot
Reflexions-Lichttaster - CPK-DF2.5ME3 - CHANKO SENSOR - rechteckig / quadratisch / Infrarot - Bild - 2
Reflexions-Lichttaster - CPK-DF2.5ME3 - CHANKO SENSOR - rechteckig / quadratisch / Infrarot - Bild - 3
Reflexions-Lichttaster - CPK-DF2.5ME3 - CHANKO SENSOR - rechteckig / quadratisch / Infrarot - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Bauart
Reflexions-Lichttaster
Gehäuse
rechteckig, quadratisch
Strahltyp
Infrarot, rotes Licht
Weitere Eigenschaften
Kunststoff, mit großer Reichweite, wasserdicht
Anwendung
für Lebensmittelanwendung, für die Logistik, für Objekterkennung, Industrietor, für automatische Tür, für Robotik, für Verpackungsmaschine, für Kunststoffe, für Kleinteile
Maximale Reichweite

Max: 2,5 m
(8'02" )

Min: 0 m
(0'00" )

Beschreibung

Übersicht
  • Serie: CPK Lichtschranken / Fotoelektrische Sensoren
  • Modell: CPK-DF2.5ME3
  • Erfassungsprinzip: Diffusreflexion (Infrarot)
  • Erfassungsbereich: 0–2,5 m


Hauptmerkmale
  • Gehäuseform: großes quadratisches Gehäuse
  • Abmessungen: 50×18×50 mm
  • Kabellänge: 2 m (formgespritztes Kabel)
  • Erfassungsrichtung: Front
  • Ausgang: NPN/PNP, NO/NC
  • Versorgung: DC 12–24 V (4‑draht)
  • Schaltfrequenz: 1000 Hz; Ansprechzeit: 500 μs
  • Lichtquelle: Infrarot
  • Hysterese: ≤20 % der Messentfernung


Mechanik & Materialien
  • Gehäuse: ABS
  • Linse/Fenster: PMMA
  • Kabel: PVC
  • Gewicht: ca. 132 g


Elektrische & Ausgangsparameter
  • Signaltyp: Schaltkontakt
  • Betriebsarten: Light ON / Dark ON
  • Stromaufnahme: ≤25 mA
  • Restspannung: ≤3 V
  • Laststrom: ≤100 mA (bei 2 m Kabel Restspannung ≤3 V)
  • Isolationswiderstand: ≥20 MΩ (DC 500 V)
  • Schutzschaltungen: Kurzschlussschutz, Verpolschutz der Ausgänge


Anzeige, Schutz & Dauerfestigkeit
  • Status-LEDs: Schaltanzeige (orange), Stabilitätsanzeige (grün), Versorgung (grün)
  • Schutzart: IP65
  • Spannungsfestigkeit: AC 1500 V 50/60 Hz 1 min (geladenes Teil vs. Gehäuse)
  • Stoßfestigkeit: 300 m/s², 10 Schläge in X/Y/Z
  • Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm, 2 h in X/Y/Z


Betriebsumgebung
  • Temperaturbereich: -25 °C bis 55 °C
  • Feuchtigkeit Betrieb/Lagerung: 35–95% RH (ohne Kondensation)
  • Umgebungsbeleuchtung: ≤10000 lx


Prüfobjekt & Zubehör
  • Standardprüfobjekt: weißes Papier 300×300 mm
  • Lieferumfang: Bedienanleitung, Montagehalterung, Prüfzeugnis


Empfohlene Anwendungen
  • Elektronikfertigung (3C)
  • Automatisierte Parksysteme
  • Logistik und Lagerautomation


Technische Daten (Kurzfassung)
  • Modell: CPK-DF2.5ME3
  • Erfassungsbereich: 0–2,5 m
  • Versorgungsspannung: DC 12–24 V
  • Ausgang: NPN/PNP NO/NC
  • Schutzart: IP65
  • Ansprechzeit: 500 μs; Frequenz: 1000 Hz
  • Abmessungen: 50×18×50 mm; Kabel: 2 m
  • Materialien: Gehäuse ABS, Linse PMMA, Kabel PVC
