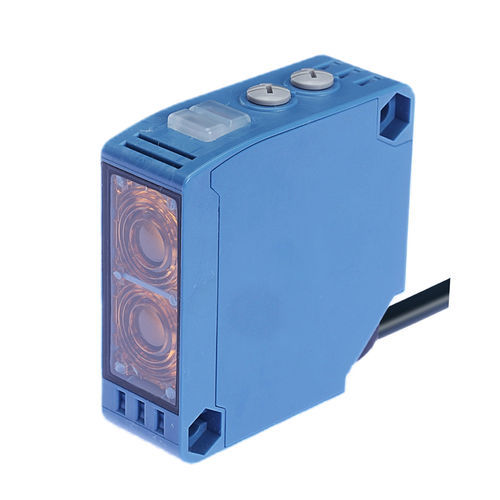

Optoelektronischer Sensor / Reflex-Lichttaster CPK-DF2.5MT3-ArechteckigInfrarotKunststoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Reflex-Lichttaster
- Gehäuse
- rechteckig
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Kunststoff, wasserdicht
- Maximale Reichweite
Min: 0 m
(0'00" )Max: 2,5 m
(8'02" )
Beschreibung
Produkt
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör
Wesentliche Daten
- Modell: CPK-DF2.5MT3-A
- Serie: CPK-Serie fotoelektrischer Sensoren
Hauptmerkmale
- Erfassungsbereich: 0–2,5 m (diffuse Reflexion)
- Gehäuseform: großer quadratischer Korpus
- Erfassungsprinzip: diffuse Reflexion
- Abmessungen: 50 × 18 × 50 mm
- Ausgangsart: Push-Pull
- Versorgungsspannung: DC 12–24 V
Technische Daten
- Erfassungsbereich: 0–2,5 m
- Gehäuse: großer quadratischer Korpus
- Prinzip: diffuse Reflexion
- Abmessungen: 50 × 18 × 50 mm
- Kabellänge: 0,5 m
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Lichtquelle: Infrarot
- Zubehör: Bedienungsanleitung, Montagehalter, Prüfzeugnis
- Hysterese: unter 20 % der Messdistanz
- Standardprüfobjekt: weiß beschichtetes Papier 300 × 300 mm
- Materialien: Gehäuse ABS; Linse/Abdeckfenster PMMA; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: Push-Pull
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: DC Dreileiter
- Schutzart: IP65
- Anschluss: M12-Steckverbinder
- Signaltyp: Schaltsignal
- Schaltweise: Light ON / Dark ON
- Stromaufnahme: < 25 mA
- Anzeige: Schaltanzeige (orange), Stabilitätsanzeige (grün), Netzanzeige (grün)
- Schutzschaltungen: Kurzschlussschutz, Verpolungsschutz
- Restspannung: < 3 V
- Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Isolationswiderstand: > 20 MΩ (gemessen mit DC 500 V Megger)
- Stoßfestigkeit: 300 m/s², 10-mal in X, Y, Z
- Spannungsfestigkeit: AC 1500 V, 50/60 Hz, 1 min (zwischen stromführenden Teilen und Gehäuse)
- Vibration: 10–55 Hz, Hub 1,5 mm, 2 h in X, Y, Z
- Gewicht: ca. 132 g
Betriebsumgebung
- Umgebungstemperatur: -25 °C bis 55 °C
- Feuchte Betrieb/Lagerung: 35–95% r.F. (ohne Kondensation)
- Umgebungsbeleuchtung: < 10.000 lx
Zubehör
- Bedienungsanleitung
- Montagehalter
- Prüfzeugnis
Wesentliche Daten
- Modell: CPK-DF2.5MT3-A
- Erkennung: 0–2,5 m (diffuse Reflexion)
- Abmessungen: 50 × 18 × 50 mm
- Versorgungsspannung: DC 12–24 V
- Ausgang: Push-Pull
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Schutzart: IP65
- Gewicht: ~132 g
- Betriebstemperatur: -25 °C bis 55 °C
