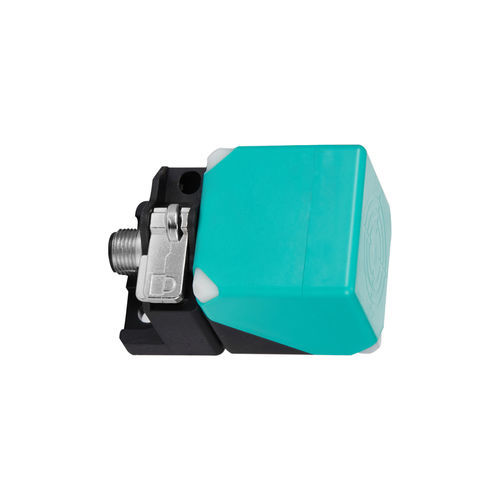

Induktiver Näherungssensor CL40-QN30DP3-AquadratischPNP12 VDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- PNP
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 30 mm
(1,18 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
CL40-QN30DP3-A/K — Näherungssensor der Serie CL40
Hauptmerkmale
Mechanische / elektrische Parameter
Betriebsumgebung
Zusatzinformationen
Eigenschaften / Technische Daten
CL40-QN30DP3-A/K — Näherungssensor der Serie CL40
Hauptmerkmale
- Produkttyp: einstellbare Sensorfläche
- Schaltabstand: 30 mm
- Gehäuseform: quadratisch
- Messprinzip: induktiv (induktiver Näherungsschalter)
- Abmessungen: 40×40×57 mm
- Ausgang: PNP NO/NC
- Kabellänge: 0,5 m (Kabel/Leitungslänge)
- Erfassungsrichtung: Front + Oben
- Ansprechfrequenz: 40 Hz
- Ansprechzeit: 12,5 ms
- Erfassungsobjekt: metallische Objekte
- Besonderheit: einstellbare Sensorfläche
- Zubehör: Konformitätszertifikat
- Hysterese: < 10% des Schaltabstands
- Standard-Prüfobjekt: Eisen 120×120×1 mm
Mechanische / elektrische Parameter
- Ausgangsart: PNP NO/NC
- Versorgungsspannung: DC 12~24 V
- Versorgungsart: DC Dreileiter
- Schutzart: IP67
- Anschlussart: Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsart: NO / NC
- Montageart: nicht bündig (nicht einbaufähig)
- Stromaufnahme: <10 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz der Versorgung
- Laststrom: <200 mA
- Isolationswiderstand: >=50 MΩ (DC500V Megger) zwischen stromführenden Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², 3-mal in X-, Y-, Z-Richtung
- Spannungsfestigkeit: AC1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibration: 10–55 Hz Doppelamplitude 1,5 mm, X-, Y-, Z-Richtung 2 h
Betriebsumgebung
- Betriebstemperatur: -25 ~ 70 ℃
- Betriebs-/Lagertemperaturfeuchte: 35–95% RH (ohne Kondensation)
Zusatzinformationen
- Lieferung mit Anschluss-/Ausgangsdiagramm und Maßzeichnung
- Bedienungsanleitung verfügbar (herunterladbares Produktdatenblatt)
Eigenschaften / Technische Daten
- Modell: CL40-QN30DP3-A/K aus der CL40 Serie
- Messobjekt: Metall (Standard-Eisenplatte 120×120×1 mm)
- Schaltabstand: 30 mm, Hysterese < 10% des Schaltabstands
- Versorgung: DC 12~24 V, Dreileiter DC, PNP-Ausgang
- Schutz & Zuverlässigkeit: IP67, Kurzschluss- und Überspannungsschutz, Spannungsfestigkeit AC1000 V 1 min
- Umweltverträglichkeit: Betriebstemperatur -25~70 ℃, Feuchte 35–95% RH (ohne Kondensation)
- Mechanik & Montage: Abmessungen 40×40×57 mm, nicht bündiger Einbau
- Elektrische Leistung: Ansprechfrequenz 40 Hz, Ansprechzeit 12,5 ms, Laststrom <200 mA, Stromaufnahme <10 mA
