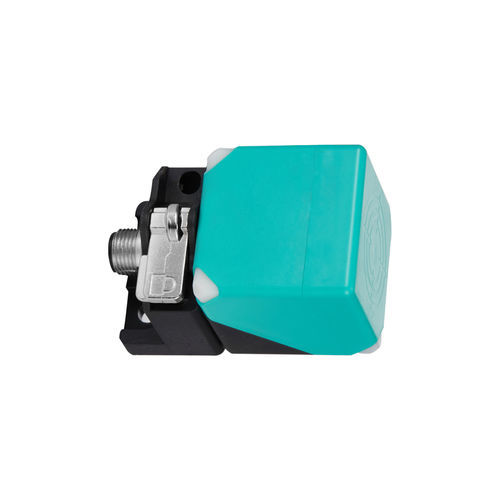

Induktiver Näherungssensor CL40-QF15DN3-A/Kquadratischmit SchaltfunktionNPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- bündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 15 mm
(0,59 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör & Dokumentation
- Modell: CL40-QF15DN3-A/K
- Serie: CL40 Näherungssensoren
- Typ: variable Erfassungsfläche
- Erfassungsprinzip: induktiv
- Erfassungsabstand: 15 mm
- Form: quadratisch
- Abmessungen: 40 × 40 × 57 mm
- Ausgang: NPN NO/NC
Technische Daten
- Kabellänge: 0,5 m
- Erfassungsrichtung: vorne + oben
- Ansprechfrequenz: 40 Hz
- Ansprechzeit: 12,5 ms
- Zielobjekt: Metall
- Hysterese: < 10 % des Erfassungsabstands
- Standard-Prüfobjekt: Eisen 45 × 45 × 1 mm
- Zubehör: Zertifikat
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO/NC
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Steckverbinder
- Signalart: Schaltsignal
- Betriebsart: normalerweise offen / normalerweise geschlossen
- Montage: bündig / Einbau
- Stromaufnahme: < 10 mA
- Anzeige: gelbe Ausgangs-LED
- Schutz: Kurzschluss- und Überspannungsschutz
- Laststrom: < 200 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (zwischen stromführenden Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s X, Y, Z Richtungen ×3
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm X, Y, Z Richtungen 2 h
Betriebsumgebung
- Betriebstemperatur: -25 ~ 70 °C
- Betriebs-/Lagertemperaturfeuchte: 35–95 % rF (ohne Kondensation)
Zubehör & Dokumentation
- Handbuch (PDF)
- 3D-Zeichnung (STP)
