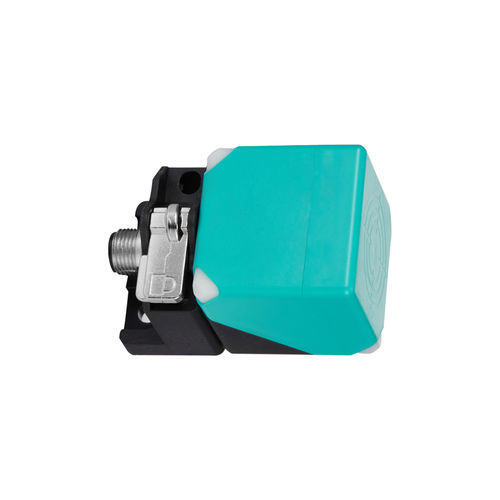

Induktiver Näherungssensor CL40-QN30DN3-Aquadratischmit SchaltfunktionNPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 30 mm
(1,18 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Hauptmerkmale
Mechanische / elektrische Parameter
Betriebsumgebung
Technische Daten
- Modell: CL40-QN30DN3-A/K
- Serie: CL40 Reihe induktiver Näherungssensor
Hauptmerkmale
- Sensorart: variable Messfläche, induktiv
- Schaltabstand: 30 mm
- Gehäuseform: quadratisch
- Messprinzip: induktiv (für metallische Objekte)
- Erfassungsrichtungen: Vorderseite und Oberseite
- Ausgang: NPN, NO/NC wählbar
- Kabellänge: 0,5 m
- Schaltfrequenz: 40 Hz
- Ansprechzeit: 12,5 ms
- Normziel: Eisen 120×120×1 mm
- Zubehör: Konformitätszertifikat
Mechanische / elektrische Parameter
- Ausgangsart: NPN, NO/NC
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Stecker
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen / normalerweise geschlossen
- Montage: nicht bündig (nicht einbaufähig)
- Stromaufnahme: <10 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Durchschlagfestigkeit: AC 1000 V 50/60 Hz, 1 min (zwischen spannungsführenden Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², 3-mal in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h pro Achse
Betriebsumgebung
- Betriebstemperatur: -25 ~ 70 °C
- Feuchtigkeit: 35–95% RH (ohne Kondensation) für Betrieb und Lagerung
Technische Daten
- Modell: CL40-QN30DN3-A/K
- Serie: CL40
- Schaltabstand: 30 mm
- Abmessungen: 40 × 40 × 57 mm
- Kabellänge: 0,5 m
- Ausgang: NPN, NO/NC
- Versorgungsspannung: DC 12–24 V
- Schutzart: IP67
- Frequenz: 40 Hz
- Ansprechzeit: 12,5 ms
- Laststrom: ≤200 mA
- Stromaufnahme: <10 mA
- Betriebstemperatur: -25 ~ 70 °C
- Feuchtigkeit: 35–95% RH (ohne Kondensation)
