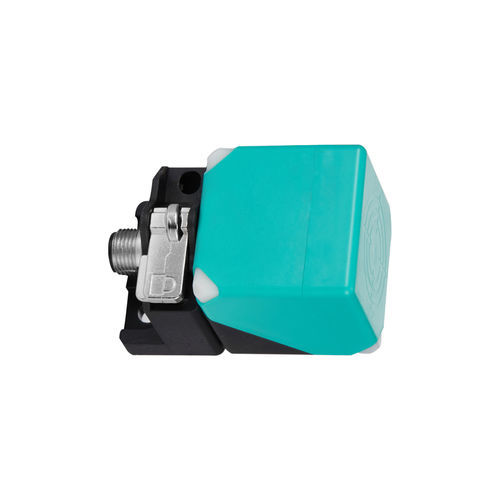

Induktiver Näherungssensor CL40-QF15DP3-Aquadratischmit SchaltfunktionPNP
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- PNP, mit Schaltfunktion
- Stromverbindung
- M12-Steckverbinder
- Versorgungsspannung
- 24 VDC, 12 VDC
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle, 3-Kabel
- Messbereich
Max: 15 mm
(0,59 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Umgebungsbedingungen
Zusätzliche Angaben
- Produktname: CL40-QF15DP3-A/K
- Serie: CL40-Serie induktive Näherungssensoren
Hauptmerkmale
- Erfassungstyp: variable Erfassungsfläche
- Erfassungsabstand: 15 mm
- Gehäuse: quadratisch
- Prinzip: induktiv
- Abmessungen: 40 × 40 × 57 mm
- Ausgang: PNP, NO/NC
Technische Daten
- Erfassungstyp: variable Erfassungsfläche
- Erfassungsabstand: 15 mm
- Gehäuseform: quadratisch
- Prinzip: induktiv
- Gesamtmaße: 40 × 40 × 57 mm
- Kabellänge: 0,5 m
- Erfassungsflächen: vorne und oben
- Ansprechfrequenz: 40 Hz
- Ansprechzeit: 12,5 ms
- Erfassbare Objekte: metallische Objekte
- Spezialmerkmal: variable Erfassungsfläche
- Zubehör: Konformitätszertifikat
- Hysterese: < 10 % des Erfassungsabstands
- Standardprüfkörper: Eisen 45 × 45 × 1 mm
Mechanische / elektrische Parameter
- Ausgang: PNP, NO/NC
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: DC, 3-Leiter
- Schutzart: IP67
- Anschluss: Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsart: NO/NC
- Montage: bündig / eingelassen
- Stromaufnahme: < 10 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Max. Laststrom: < 200 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V zwischen stromführenden Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z, 3-mal jeweils
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z, 2 h jeweils
Umgebungsbedingungen
- Betriebstemperatur: -25 ~ 70 °C
- Betriebs-/Lagertemperaturfeuchte: 35–95 % r.F. (ohne Tauwasser)
Zusätzliche Angaben
- Modell / Serie: CL40-Serie
- Prinzip: induktiv
- Erfassungsabstand: 15 mm
- Abmessungen: 40 × 40 × 57 mm
- Ausgang: PNP, NO/NC
- Versorgungsspannung: DC 12–24 V
- Schutzart: IP67
- Stromaufnahme: < 10 mA
- Max. Laststrom: < 200 mA
- Betriebstemperatur: -25 ~ 70 °C
