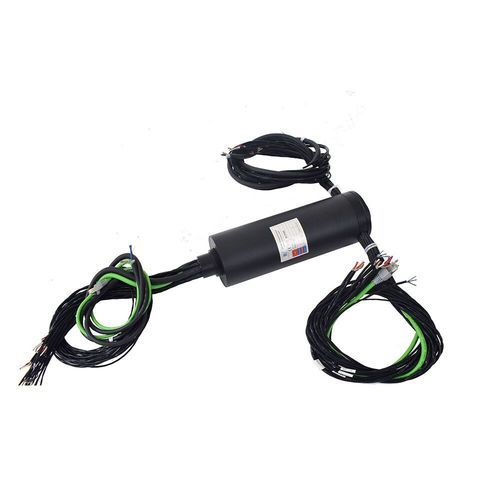

Ethernet-Schleifring ECN000-77P

serielGigabit-Ethernetfür Telekommunikationsnetz

Übersicht
Der CENO ECN000-77P ist ein Schleifring für Ethernet-Signale, entwickelt für Rechenzentren und industrielle Ethernet-Anwendungen. Er bietet 1×1000M Ethernet sowie konfigurierbare Leistungs- und Signalkreise und ermöglicht kontinuierliche rotative Übertragung unter Einhaltung von EMC-Anforderungen.

Anwendungen

• Rechenzentren und rotierende Netzwerkausrüstung
• Industrielle Ethernet-Systeme und Automatisierung
• Prüfstände, rotierende Plattformen und Telemetrie-Systeme

Technische Daten
Modell: ECN000-77P
Ethernet: 1 × 1000M Ethernet
Beispielhafte Leistungs- und Signalkreise: 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Nennspannung: 400VAC / VDC
Durchschlagsfestigkeit: ≥1000VAC@50Hz (Leistung); ≥300VAC@50Hz (Signal)
Isolationswiderstand: ≥500MΩ@500VDC (Leistung); ≥100MΩ@300VDC (Signal)
Kontaktmaterial: Gold auf Gold
Gehäusematerial: Aluminiumlegierung
Elektrisches Rauschen: ≤30mΩ (50 rpm)
Betriebsgeschwindigkeit: 0–50 rpm
Schutzart: IP51
Betriebstemperatur: -20℃ bis +80℃
Betriebsfeuchtigkeit: ≤90%
Anschlusslängen: Rotor 850 mm; Stator 1000 mm

Schaltkreis-Konfigurationen

• Beispiele: 2 Kreise × 15A; 14 Kreise × 10A; 12 Kreise × 1A
• Beispiele für Signalkreise: 8×2A; 3×5A
• Enthält 1×1000M Ethernet und optional RS232 bei 50VDC, falls zutreffend

Mechanik und Montage
Flanschmontage. Gehäuse aus Aluminiumlegierung, Schutzart IP51. Anschlusslängen: Rotor 850 mm, Stator 1000 mm. Für die rotative Integration in Geräte bis 50 rpm ausgelegt.

Konformität und Dokumentation
Der CENO ECN000-77P erfüllt EMC-Anforderungen für die Ethernet-Übertragung. Kontur- und technische Zeichnung (ECN000-77P drawing rev) sind auf Anfrage verfügbar.
