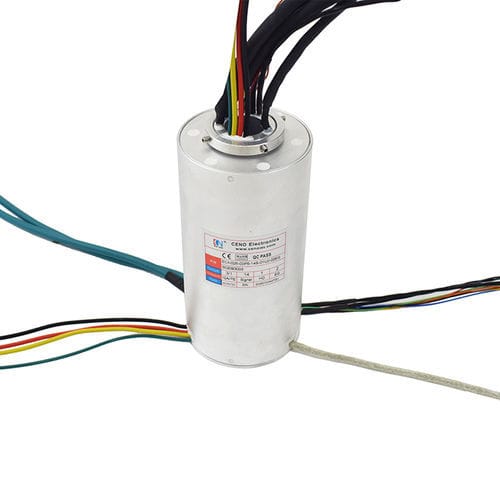

USB-Schleifring ECN025-03P5-14S-01U2-02EG

seriel1 Gbpsmit Durchgangsbohrung

Übersicht
Das CENO ECN025-03P5-14S-01U2-02EG ist ein kältebeständiger Schleifring mit IP65-Schutzklasse. Für kontinuierliche 360°-Drehung ausgelegt, überträgt er Leistung, Signale (einschließlich Hochfrequenz), Daten und Medien zwischen einem festen und einem rotierenden Bauteil und ist für den Einsatz in kalten Umgebungen geeignet.

Spezifikation
Modell: ECN025-03P5-14S-01U2-02EG
Strom & Schaltkreise: 3*30A; 1*PE; 8* Signal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
Nennspannung: 0 ~ 380 VAC/VDC
Dielektrische Festigkeit: ≥1000VAC@50Hz; ≥500VAC@50Hz
Isolationswiderstand: ≥500MΩ@500VDC; ≥300MΩ@100VDC
Kontaktwiderstand: ≤70mΩ
Betriebstemperatur: -55°C~+80°C
Betriebsfeuchte: 60 %RH
Schutzart: IP65
Betriebsgeschwindigkeit: 0~300rpm
Innendurchmesser: Ø25,4mm
Außendurchmesser: Ø86mm
Kontaktmaterial: Gold-to-Gold; Edelmetall
Gehäusematerial: Aluminiumlegierung
Anschlussleitung Größe: Anpassbar
Anschlussleitung Länge: Anpassbar

Umrisszeichnung
Eine Umrisszeichnung ist auf der Produktseite verfügbar, um Integration und Montage zu unterstützen.

Technische Merkmale

• Strom & Schaltkreise: 3*30A; 1*PE; 8* Signal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
• Nennspannung: 0 ~ 380 VAC/VDC
• Dielektrische Festigkeit: ≥1000VAC@50Hz; ≥500VAC@50Hz
• Isolationswiderstand: ≥500MΩ@500VDC; ≥300MΩ@100VDC
• Kontaktwiderstand: ≤70mΩ
• Betriebstemperatur: -55°C~+80°C
• Betriebsfeuchte: 60 %RH
• Schutzart: IP65
• Betriebsgeschwindigkeit: 0~300rpm
• Innendurchmesser: Ø25,4mm
• Außendurchmesser: Ø86mm
• Kontaktmaterial: Gold-to-Gold; Edelmetall
• Gehäusematerial: Aluminiumlegierung
• Anschlussleitung Größe: Anpassbar
• Anschlussleitung Länge: Anpassbar
