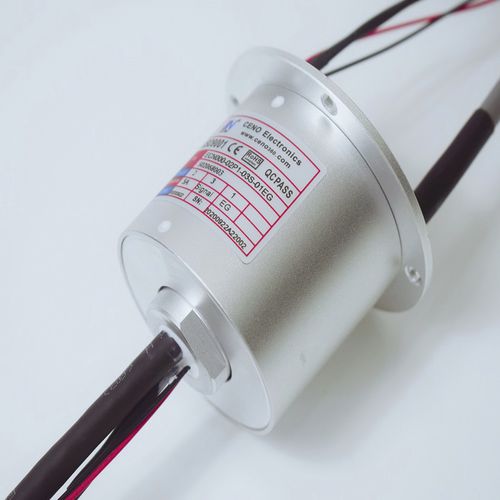

ECN000-02P1-03S-01EG Ethernet-Schleifring
Der Ethernet-Schleifring der Serie ECN-EG ist eine rotierende Baugruppe, die zur Übertragung von Leistung, Regelkreisen oder Daten (analog / digital) von stationären Eingängen zu rotierenden Ausgängen verwendet wird. Schleifringe der Serie ECN-EG bieten 100Base-T- oder 1000Base-T-Ethernet-Verbindungen mit einer Kombination aus 5-, 10- und 15-A-Leistungsanschlüssen. Durch die Verwendung von Hochleistungs-Gold-auf-Gold-Kontakten zeichnet sich die ECN-EG-Serie durch geringes elektrisches Rauschen und mit RJ45-Steckverbindern abgeschlossene Ethernet-Kabel aus.
Benötigen Sie eine kombinierte fluidische und elektrische Lösung? Wir bieten komplette Fluid-Drehdurchführungen und elektrische Schleifring-Integralpakete an. Sie können sich gerne an CENO wenden.
Merkmale
1000M Ethernet-Signale
Integrierte Signal-RS232 und 5A Stromversorgung
Lange Lebensdauer
Stabile Leistung
Bewerbungen
Drehtische
Bewegungssimulator
Lithium-Batterie-Ausrüstung
Simulations-Testausrüstung
Fakultativ
Größe des Durchgangslochs
Aktuelle Bewertung
Signaltyp
IP-Schutzgrad
Schaltungen: - 2*5A, 1*Gigabit-Ethernet,3*RS232
Spannung: - 0~220VAC/VDC
Elektrisches Rauschen: - ≤30mΩ(50rpm)
Durchschlagfestigkeit: - ≥1500V@50Hz(Leistung)
≥300V@50Hz(Signal)
Isolationswiderstand - ≥500MΩ@500VDC(Leistung)
≥100MΩ@100VDC(Signal)
Betriebsdrehzahl: - 0-300 U/min
Kontaktmaterial: - Edelmetall
Gehäusewerkstoff: - Aluminiumlegierung
IP-Schutzgrad: - IP54
Größe des Durchgangslochs: - Keine
---
