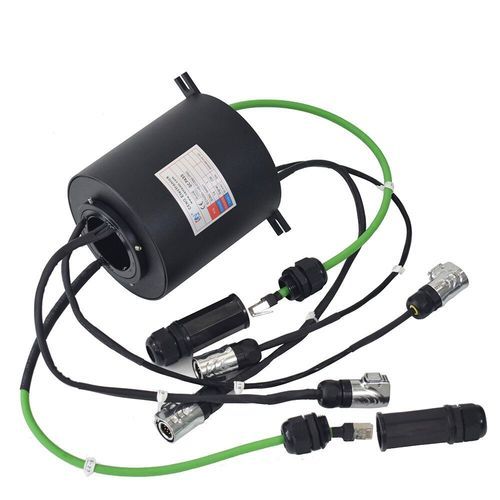

Ethernet-Schleifring ECN050-14S-01EM-IP65

mit Durchgangsbohrungfür Messgerätefür Thermoelement

Produktübersicht
Der ECN050-14S-01EM-IP65 ist ein kundenspezifischer Niedertemperatur-Signal-Schleifring, der Thermoelement-, Encoder- und Ethernet-Signale kombiniert. Entwickelt für die industrielle Automatisierung und Steuerung, wenn Temperaturmessungen, Encoder-Rückmeldungen und Ethernet-Daten gleichzeitig in kalten Umgebungen übertragen werden müssen. Typische Anwendungen: Positions- und Geschwindigkeitsmessung, Prozesskommunikation sowie Temperaturmessung von Gasen oder Flüssigkeiten in Öfen und Rohrleitungen.

Technische Daten (Tabelle)
ECN050-14S-01EM-IP65 | Technische Daten
Strom & Kreise: 5 Gruppen für Thermoelement-, Encoder- und Ethernet-Signale
Nennspannung: 0-24VAC/VDC
Dielektrische Festigkeit: ≥300VAC@50Hz
Isolationswiderstand: ≥100MΩ@300VDC
Kontaktwiderstand: ≤30mΩ (50rpm)
Betriebstemperatur: -40°C~+60°C
Betriebsfeuchte: 60 %RF
Schutzart: IP65
Betriebsgeschwindigkeit: 0 ~ 300rpm
Innen-Ø: Ø50mm
Gehäusematerial: Aluminiumlegierung
Kontaktmaterial: Edelmetall
Leiterquerschnitt: Kundenspezifisch
Leiterlänge: Kundenspezifisch
Rotationsart: Befestigung an der Statorseite mit Anti-Rotationslasche

Umrisszeichnung
Umrisszeichnung ist verfügbar.

Technische Merkmale

• Kombinierte Kanäle für Thermoelement, Encoder und Ethernet zur Minimierung rotierender Schnittstellen
• Großer Temperaturbereich: -40°C bis +60°C für Niedertemperatur-Anwendungen
• Gehäuse mit Schutzart IP65 gegen Staub und Strahlwasser
• Niedriger Kontaktwiderstand (≤30mΩ bei 50rpm) für stabile Signalübertragung
• Leitergröße und -länge anpassbar an Installationsanforderungen
• Gehäuse aus Aluminiumlegierung und Kontakte aus Edelmetall für zuverlässige elektrische Leistung
• Innen-Ø Ø50mm passend für gängige Wellen- oder Durchführungsanordnungen
• Ausgelegt für Drehzahlen bis 300rpm mit Statorbefestigung und Anti-Rotationslasche
