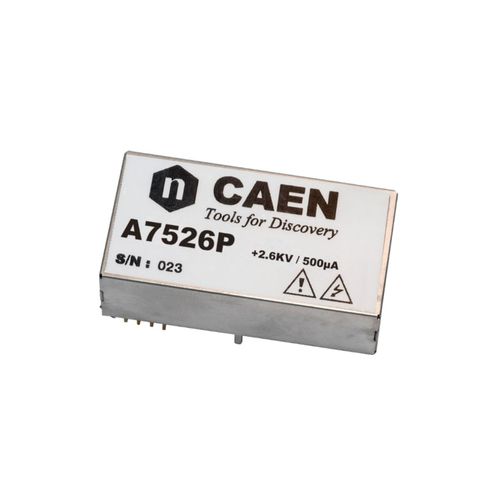

Leistungsmodul A7526

Hoher Wirkungsgrad 2600 V/500 µA Ausgangsbereiche Verfügbar mit positiver oder negativer Polarität Kompaktes Gehäuse: 29x54x16 mm3 (BxLxH) Übersicht Der A7526 ist ein hocheffizienter, rauscharmer Einkanal-Hochspannungs-DC/DC-Wandler in einem PCB-Montage-Formfaktor. Er bietet eine programmierbare und überwachbare Ausgangsspannung im Bereich von 0 bis 2600 V, wenn er mit einem +12 V-Eingang versorgt wird. Er ist entweder mit positiver oder negativer Ausgangsspannung erhältlich. Die Ausgangsspannung wird durch die Bereitstellung einer externen Spannung von 0 bis +2 V (Vset) geregelt. Die Karte ist mit einem Überstromschutz ausgestattet: Wenn ein Strom gezogen wird, der größer ist als der maximale Wert von Iout, wird das Modul nicht beschädigt. Dank seiner ausgezeichneten Stabilität und seines speziellen Designs ist das A7526-Netzteil für den Betrieb in rauen Umgebungen und unter starken Temperaturschwankungen ausgelegt. Das Modul ist auf einer FR4-Leiterplatte aufgebaut, beschichtet und in einem DC01-Stahlgehäuse untergebracht. CAD-Altium-Bibliothekskomponenten und 3D-Stufenmodelle sind auf Anfrage erhältlich. Überstromerkennung Wenn der Kanal versucht, einen größeren Strom als Iset zu ziehen, wird die Ausgangsspannung variiert, um den Strom unter der Iset-Grenze zu halten. Der Kanal verhält sich wie ein Stromgenerator. Technische Daten Verpackung Material: DC01; Abmessungen: B=29 mm; L=54 mm; H=16 mm Anzahl von Kanälen - 1 Maximaler Ausgangsstrom (Iout) - 500μA @ ±2600 V Ausgangsspannung (Vout) - 0 ÷ ±2600 V Kontaktstifte - Stiftleiste; 2,54mm Schritt; Phosphorbronze; UL94V0 Isolator Schutz - Überstrom Überstrom, Kurzschluss, Funken und Feuchtigkeit Betriebstemperatur - -55° C ÷ +80° C Lagertemperatur - -55° C ÷ +85° C Ausgangswelligkeit (Volllast) - Typisch 5mVpp, maximal 10mVpp Wirkungsgrad - >55% @ Vout 2500 V (-20° C ÷ +70° C)
