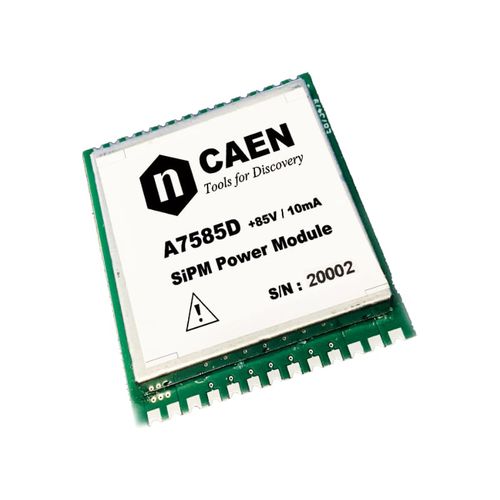

Digitales Leistungsmodul A7585D/DU

analog

Einkanaliges Hochspannungsnetzteil für PCB-Montage 20÷85 V (10 mA) Ausgangsbereich Geeignet für große SiPM-Matrix Analoge und digitale Steuerung (UART und I2C) Sehr geringe Restwelligkeit Hohe Auflösung der Spannungs- und Stromüberwachung Programmierbare Temperaturkompensation Open-Source-C-Bibliothek für die I2C-Anbindung mehrerer Geräte auf GitHub-Repository verfügbar ZEUS Control Software für die einfache Verwaltung des Moduls USB-Schnittstelle Übersicht Die A7585D/A7585DU sind Hochspannungsregler, die speziell für SiPM-Bias entwickelt wurden. Jedes Modul verfügt über einen eingebauten Temperaturkompensationsregler mit programmierbarem Koeffizienten. Das Modul kann über UART und I2C digital gesteuert werden. Der A7585DU verfügt außerdem über eine USB-zu-UART-Brücke und kann über USB mit Strom versorgt werden. Die Ausgangsspannung kann auch proportional zu einem analogen Eingang gesteuert werden. A7585D/A7585DU können bis zu 10 mA liefern und die Ausgangsspannung kann zwischen 20V und 85V mit einer Auflösung von 1mV geregelt werden. Darüber hinaus wird die ZEUS-Steuersoftware kostenlos zur Verfügung gestellt; ZEUS ermöglicht die gleichzeitige Überwachung und Steuerung mehrerer Module. Zeus-Software ZEUS ist eine Windows-kompatible Software, mit der mehrere A7585DU-Module über eine USB-Verbindung gesteuert werden können. Die Software basiert auf einer benutzerfreundlichen GUI, die die Konfiguration der Parameter und die Datenprotokollierung auf der Festplatte ermöglicht. Sie integriert Echtzeit-Plot-Funktionen (Spannung, Strom und Temperatur) mit der Möglichkeit, Messungen von mehreren Modulen zu überlagern. Die ZEUS-Software ist der einfachste Weg zur Programmierung der Temperatur-LUT-Kompensation. Das Gerät wurde in enger Zusammenarbeit mit NUCLEAR INSTRUMENTS SRL entwickelt.
