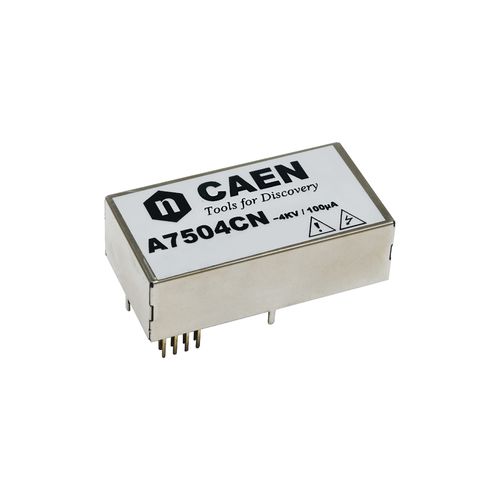

Leistungsmodul A7504C

4 kV/100 µA Ausgangsbereiche Verfügbar mit positiver oder negativer Polarität Kompaktes Gehäuse: 29x54x16 mm3 (BxLxH) Der A7504C ist ein hocheffizienter, rauscharmer Einkanal-Hochspannungs-DC/DC-Wandler in einem PCB-Montage-Formfaktor. Er bietet eine programmierbare und überwachbare Ausgangsspannung im Bereich von 0 bis 4 kV, wenn er mit einem +12 V Eingang versorgt wird. Er ist entweder mit positiver oder negativer Ausgangsspannung erhältlich. Die Ausgangsspannung wird durch die Bereitstellung einer externen Spannung von 0 bis +2,5 V (Vset) geregelt. Die Platine ist mit einem Überstromschutz ausgestattet: Wenn ein größerer Strom als der Iout-Höchstwert aufgenommen wird, wird das Modul nicht beschädigt. Dank seiner ausgezeichneten Stabilität und seines speziellen Designs ist das A7504C-Netzteil für den Betrieb in rauen Umgebungen und unter starken Temperaturschwankungen ausgelegt. Das Modul ist auf einer FR4-Leiterplatte aufgebaut, beschichtet und in einem DC01-Stahlgehäuse untergebracht. CAD-Altium-Bibliothekskomponenten und 3D-Stufenmodelle sind auf Anfrage erhältlich. Überstromerkennung Wenn der Kanal versucht, einen größeren Strom als Iset zu ziehen, wird die Ausgangsspannung variiert, um den Strom unter der Iset-Grenze zu halten. Der Kanal verhält sich wie ein Stromgenerator. Technische Daten Verpackung Material: DC01; Abmessungen: B=29 mm; L=54 mm; H=16 mm Kontaktstifte - Stiftleiste; 2,54mm Schritt; Phosphorbronze; UL94V0 Isolator Betriebstemperatur - -55° C ÷ +80° C Lagertemperatur - -55° C ÷ +85° C Anzahl von Kanälen - 1 Maximaler Ausgangsstrom (Iout) - 100 µA bei +4 kV Ausgangsspannung (Vout) - 0 ÷ 4 kV Ausgangswelligkeit (Volllast) - Typisch 10mVpp; Maximal 15mVpp Vout / Temperaturkoeffizient - 1000 V) ΔVout/Vout (für ±5% Vin-Schwankungen) - <1,5 X 10-3 bei Vollausschlag
