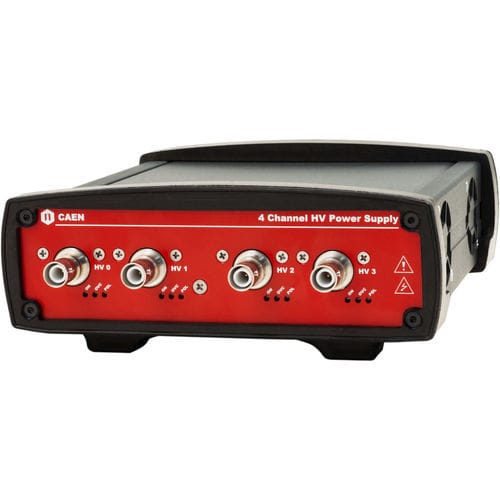

E/A-Stromversorgungsmodul DT5519E

4 unabhängige Kanäle in einem kompakten Tischgehäuse 500 V / 3mA Ausgangsbereich Verfügbar mit positiver, negativer oder gemischter Polarität SHV-Koaxial-Ausgangsanschlüsse Geringe Restwelligkeit 10 nA Auflösung der Stromüberwachung (mit x10 Imon-Zoom: 1 nA) Lokale und Fernsteuerung (USB2.0/Ethernet) Software-Tools für einfache Kanalverwaltung Übersicht Das DT5519E ist ein kompaktes Tischmodul mit 4 unabhängigen Hochspannungsversorgungskanälen 500 V, 3 mA. Das Gerät ist entweder mit positiver oder negativer Ausgangspolarität erhältlich; eine gemischte Version mit 2 positiven und 2 negativen Kanälen ist ebenfalls erhältlich. Die HV-Ausgänge werden über SHV-Anschlüsse bereitgestellt. Die HV-Ausgangs-RAMP-UP- und RAMP-DOWN-Raten können für jeden Kanal unabhängig voneinander im Bereich von 1 ÷ 100 V/s in 1 V/s-Schritten gewählt werden. Das Modul bietet eine Imon-Auflösung von 10 nA. Zu den Merkmalen gehört eine um das 10-fache erweiterte Auflösung des Strommonitors in einem unteren Bereich (per Software wählbar). Die Funktionsparameter können über USB 2.0 oder Ethernet programmiert und überwacht werden. Zur Steuerung dieser Geräte steht ein kompletter Satz von Softwaretools zur Verfügung, von Low-Level-Bibliotheken bis hin zu grafischer Anwendungssoftware. Zu den Sicherheitsmerkmalen gehören: Über- und Unterspannungswarnung, wenn die Ausgangsspannung vom programmierten Wert abweicht (±0,5% des eingestellten Wertes, ±3 V). Programmierbare Hardware VMAX, IMAX Schutzgrenze. Überstromerkennung: Wenn ein Kanal versucht, die programmierte Stromgrenze zu überschreiten, wird er als "Überstrom" signalisiert und geht in einen TRIP-Status über. Die Ausgangsspannung wird variiert, um den Strom für eine programmierbare TRIP-Zeit unter dem programmierten Grenzwert zu halten, dann wird der Kanal abgeschaltet.
