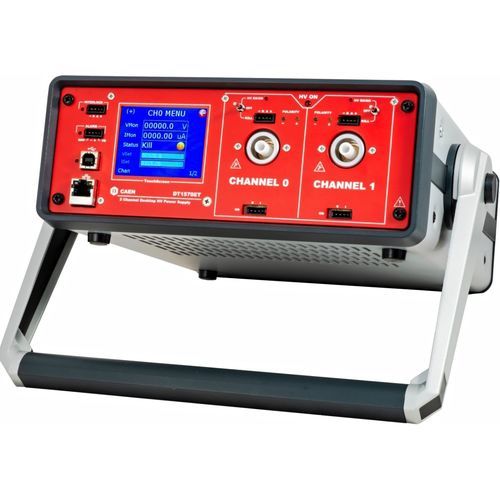

E/A-Stromversorgungsmodul DT1570ET

2 unabhängige Kanäle in einem Desktop-Gehäuse (110/220V AC powered) 15 kV / 1mA Ausgangsbereich Maximale Kanalleistung: 10W (10kV) Kanäle mit individuell wählbarer positiver oder negativer Polarität LEMO HV-Koaxial-Ausgangsanschlüsse Gemeinsame erdfreie Rückleitung Geringe Restwelligkeit Unter-/Überspannungsalarm, Überstrom- und Maximalspannungsschutz Verriegelungslogik für Platinenfreigabe und Einzelkanalabschaltung 20 nA Strommonitor-Auflösung (mit x10 Imon-Zoom: 2 nA) 2.8″ Farb-Touchscreen-Display Lokale und Fernsteuerung (USB2.0/Ethernet) Daisy-Chain-Fähigkeit Software-Tools für einfache Kanalverwaltung Übersicht Das DT1570ET bietet 2 unabhängige Hochspannungskanäle in einem Desktop-Gehäuse (110/220V AC powered). Jeder Kanal kann eine maximale Spannung von ± 15 kV, einen maximalen Strom von 1 mA und eine maximale Leistung von 10 W liefern. Die Ausgangspolarität ist für jeden Kanal unabhängig wählbar. Die Kanäle haben eine gemeinsame erdfreie Rückleitung (die gemeinsame Rückleitung ist von der Masse des Gehäuses isoliert); die HV-Ausgänge werden über Lemo-HV-Anschlüsse bereitgestellt. Die Ramp-up- und Ramp-down-Raten der HV-Ausgänge können für jeden Kanal unabhängig voneinander im Bereich von 1÷500 V/s in 1-V/s-Schritten gewählt werden. Das Modul hat eine Auflösung von 20 nA Iset/Imon. Zoom (x 10) für Imon erhöht die Auflösung auf 2 nA. Die Steuerung des Moduls kann entweder lokal über ein 2,8″-Touchscreen-Grafik-LCD-Farbdisplay mit einer völlig neu gestalteten Benutzeroberfläche oder aus der Ferne über USB oder Ethernet mit Hilfe der neuen GECO2020-Steuersoftware erfolgen. Für die Steuerung dieses Geräts steht ein kompletter Satz kostenloser Software-Tools zur Verfügung: GECO2020 mit benutzerfreundlicher GUI und CAEN HV Wrapper-Bibliothek für kundenspezifische SW-Entwicklung. EPICS und LabVIEW werden ebenfalls unterstützt.
