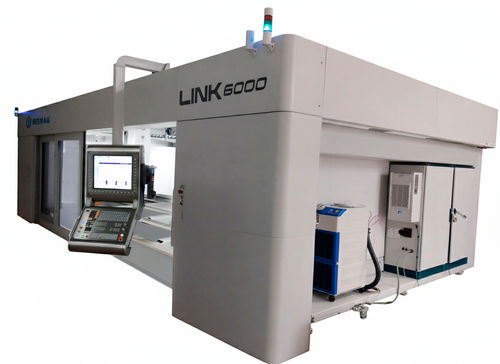

5-Achs-Bearbeitungszentrum LINK 6.000

universellfür Aluminiumfür Verbundstoffe

Kurze Beschreibung
Das Modell LINK 6.000 ist ein großes 5-Achsen-geschlossenes Bearbeitungszentrum. Seine kompakte Bauweise, hohe Leistung und Vielseitigkeit ermöglichen Hochgeschwindigkeitsfräsen von NE-Materialien (technische Kunststoffe, thermoformbare Kunststoffe und Derivate). Dank der robusten mobilen Brückenstruktur erreicht die Maschine hohe Vorschubgeschwindigkeiten sowie ausgezeichnete Präzision und Oberflächenqualität. Die geschlossene Bauweise isoliert die beweglichen Teile vollständig und erhöht die Arbeitssicherheit sowie den Umweltschutz (Lärm, Dämpfe etc.).

Anwendungen

• Bearbeitung von Formen und Modellen aus Aluminium und Verbundwerkstoffen
• Harzbearbeitung
• Zuschneiden und Ausarbeiten von Strukturbauteilen
• Bearbeitung von Kohlefaser und Leichtlegierungen
• Technische Kunststoffe

Besondere Merkmale und Beschreibung
Die Maschine verfügt über zwei Arbeitsbereiche mit einer verschiebbaren Mittelwand; sie kann mit einem Bereich oder beiden gleichzeitig betrieben werden. Nutzbarer Arbeitsbereich bis 6.000 mm (X) x 1.900 mm (Y) x 1.000 mm (Z). Die Drehachsen C und A haben Verfahrwege von ±200° bzw. ±120° mit Harmonic Drive-Antrieb. Hohe Verfahrgeschwindigkeiten: bis zu 50 m/min auf X und Y, 20 m/min auf Z und bis zu 9.000°/min auf C und A. Spindel: 15 kW flüssigkeitsgekühlter Motor, Nenndrehzahl 12.000 U/min, Maximal 24.000 U/min (HSK / E40). Steuerung: Siemens Sinumerik One CNC. Drei lineare Werkzeugmagazine im Brückenbereich der Y-Achse (je 8 Positionen, 24 Positionen insgesamt) für schnelle automatische Werkzeugwechsel. Werkzeugtaster integriert. Werkstückspannung: Tisch für mechanische Spannungen (Optionen verfügbar).

Technische Merkmale (Tabelle)
Achsen: 5
Struktur: Geschlossen
Arbeitsbereich: 6.000 x 1.900 x 1.000 mm (X,Y,Z)
Fräskopf: 15 kW
Nenn-Drehzahl: 12.000 U/min
Maximale Drehzahl: 24.000 U/min
Vakuumpumpe: ❌
Werkzeugwechsler: Lineare Magazine, 8 Positionen je Magazin (3 Magazine = 24 Positionen)
Werkzeugtaster: Ja
Werkstückspannsystem: Tisch für mechanische Spannungen
* Empfehlenswerte Werte; konfigurierbar

caractéristiques / spécifications techniques

• Typ: 5-Achsen-Bearbeitungszentrum
• Modell: LINK 6.000
• Anzahl Achsen: 5
• Gehäuse/Abdeckung: Geschlossene Bauweise
• Arbeitsbereich (X x Y x Z): 6.000 x 1.900 x 1.000 mm
• Drehachsen: C ±200°; A ±120° (Harmonic Drive)
• Verfahrgeschwindigkeiten: X/Y bis 50 m/min; Z bis 20 m/min; C/A bis 9.000°/min
• Spindel: 15 kW, flüssigkeitsgekühlt
• Nenn-Drehzahl: 12.000 U/min
• Maximale Spindeldrehzahl: 24.000 U/min (HSK / E40)
• Steuerung: Siemens Sinumerik One CNC
• Werkzeugmagazine: drei lineare Magazine in Y-Achsen-Brücke, je 8 Plätze (24 gesamt)
• Werkzeugwechsler: Linearmagazin (8 Positionen je Magazin)
• Werkzeugtaster: Ja
• Werkstückspannung: Tisch für mechanische Spannungen
• Vakuumpumpe: nicht vorhanden (optional je nach Konfiguration)
• Anwendungsbereiche: Luftfahrt, Automobilbau, Formen- und Matrizenfertigung, 3D-Bearbeitung großformatiger Teile
