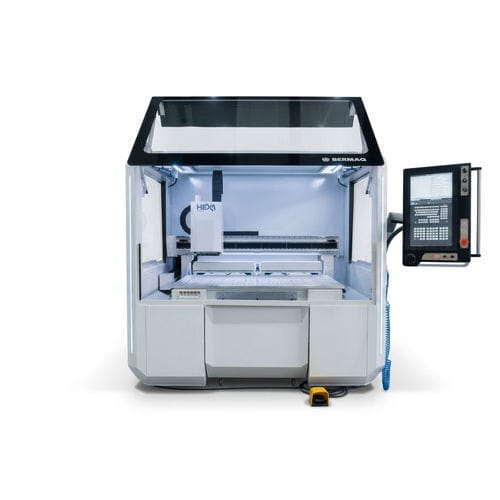

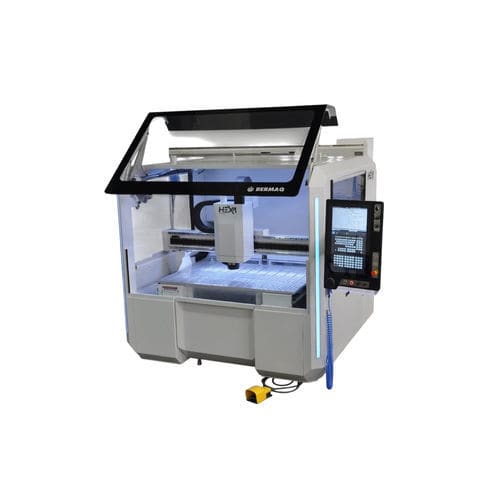

CNC-Fräsmaschine / 3-Achs HEXA

universellfür Aluminiumfür Holz

Beschreibung
Die HEXA ist eine Hochgeschwindigkeits-CNC-Fräsmaschine mit Direct Drive Linearmotoren auf den Achsen X und Y, entwickelt für Schneiden, Gravieren, Fräsen und Polieren verschiedenster Materialien in anspruchsvollen Industrieumgebungen. Die antivibrationsstruktur (Stahlrahmen mit Polymerbeton) sorgt für thermische und mechanische Stabilität bei hohen Drehzahlen. Die Maschine ist für Anwendungen mit Anforderungen an Präzision, Wiederholgenauigkeit und Produktivität ausgelegt.

Anwendungen

• Automobilindustrie: Bearbeitung von Karosseriebauteilen, Formen und technischen Bauteilen.
• Luftfahrt: Bearbeitung von Aluminium, Verbundwerkstoffen und Kohlefaser mit engen Toleranzen.
• Fortgeschrittene Industrie: technische Bauteile aus hochdichten Kunststoffen, Harzen und Verbundwerkstoffen.
• Prototypen- und Modellbau: Fertigung präziser Prototypen und Werkzeuge.
• Grafik und Beschilderung: Präzisionsgravur und -schnitt an weichen und halbharten Materialien.

Ausstattung
Die HEXA verfügt über Direct Drive Linearmotoren auf den Achsen X und Y und verzichtet auf traditionelle mechanische Übertragungselemente. Ausgestattet mit einer Hochgeschwindigkeitsspindel HITECO QD-2 6,5 kW (HSK-E40, Keramiklager, Flüssigkeitskühlung), interner Druckbeaufschlagung, schnellem Werkzeugwechsel, integriertem 12-fach Linearwerkzeugmagazin (kompatibel mit HSK-E40 und ER-2), Raster und vier CNC-gesteuerten Vakuumzonen sowie modularen Spannoptionen (T-Nuten, Gewindepunkte, Mehrbohrsysteme) und Steuerung MITSUBISHI M80VW / M80W.

Merkmale

• Stahlkonstruktion mit Polymerbeton zur Dämpfung von Vibrationen und zur Erhöhung der Steifigkeit.
• Hohe Positionier- und Dynamikleistung dank Direct Drive Linearmotoren.
• Hochgeschwindigkeitsspindel für feine Oberflächen mit thermischer Stabilität.
• 12-fach lineares Werkzeugmagazin (Werkzeuge bis Ø 35 mm und 100 mm Länge).
• Automatische Schmierung und klimatisierter Schaltschrank zur Maximierung der Verfügbarkeit.
• Raster und vier CNC-gesteuerte Vakuumzonen; modulare Tischkonfigurationen möglich.

Optionen

• 3 kW (1.400 m3/h) Hochdruck-Sauger
• Zusätzlicher linearer Verstellweg für Werkzeugpositionen
• BLUM TC76 Werkstücktaster
• VORTEX Werkzeugkühlsystem
• Luft-/Öl-Werkzeugschmierung (LUBETOOL)

Kompatible Materialien

• Technische Kunststoffe: PVC, Polystyrol, Nylon, PETG-Derivate
• Acryl und Methacrylat: Schneiden und Gravieren mit optischer Oberflächenbearbeitung
• Aluminium und Leichtmetalle: Bleche, Profile und 3D-gefräste Teile
• Verbunde: Carbon, Glasfaser, Alucobond und andere Verbundwerkstoffe
• Holz und Holzwerkstoffe: MDF, Sperrholz, Massivholz
• Technische Schäume und Harze: Modellierung, Gießen und spezialisierte Bearbeitungen

Technische Spezifikationen

• Achsen: 3
• Arbeitsbereich (X x Y x Z): 1.500 x 1.000 x 200 mm
• Fräskopf / Spindel: HITECO QD-2 6,5 kW (HSK-E40)
• Nenn-Drehzahl: 12.000 rpm
• Max. Spindeldrehzahl: 36.000 rpm
• Vakuumpumpe (Basis): 100 m3/h
• Werkzeugwechsel: 12 - 24 Positionen (12-fach Linear-Magazin Standard)
• Werkzeugtaster: BLUM Z-NANO
• Bedienpanel: CNC MITSUBISHI M80VW / M80W
• Schmierung: Automatisch
• Antrieb / Bewegung: X, Y: Direct Drive Linearmotoren
• Positioniergeschwindigkeit: bis zu 100 m/min in X und Y
