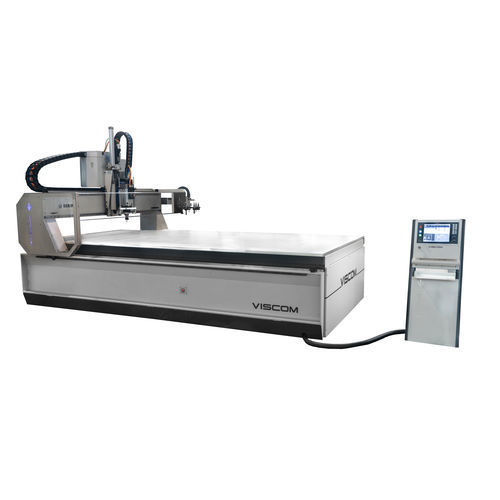

CNC-Fräsmaschine / 3-Achs VISCOM 3X

vertikalfür Aluminiumfür Holz

Kurzbeschreibung
Die VISCOM 3X ist eine 3-Achs CNC-Fräsmaschine mit fahrbarem Portal, entwickelt für Bearbeitung, Schneiden, Gravieren und Finish von Nichteisenwerkstoffen in industriellen Produktionsumgebungen. Sie bearbeitet Kunststoffe, Methacrylat, Holz, Aluminium, Verbundwerkstoffe und Harze mit hoher Präzision.

Anwendungen
Maschine für industrielle Serienfertigung: Zuschneiden, Gravieren und Finish von Nichteisenmaterialien. Typische Bereiche: Automobil, Bau und Architektur, Windenergie, Innenausstattung und Möbel, Formen und Modelle, Schiffbau.

Materialien

• Technische Kunststoffe: PVC, Polystyrol, Nylon, PETG und Derivate
• Acryl und Methacrylat: Schnitt und Gravur mit optischer Oberflächenbearbeitung
• Holz und Holzwerkstoffe: MDF, Sperrholz, Massivholz
• Aluminium und Leichtmetalle: Profile, Bleche, bearbeitete Teile
• Verbundwerkstoffe und Laminates: Glasfaser, Carbon, Alucobond, Corian
• Technische Schäume und Harze: Modellbau, Gießen, Prototypen

Hauptmerkmale und Ausstattung
Kugelumlaufspindeln für präzise Positionierung und Wiederholgenauigkeit. Fahrbare Brückenkonstruktion absorbiert dynamische Belastungen bei Hochgeschwindigkeitsbearbeitung. Bürstenlose Servomotoren auf allen Achsen und elektroverschweißte, stabilisierte Stahlkonstruktion. Modulare Bauweise ermöglicht Anpassung von Tischgröße, Werkzeugausstattung, Kühlsystem und Optionen. Integriertes Vakuumspannsystem und automatischer Werkzeugwechsler ermöglichen Dauerbetrieb.

Wesentliche Merkmale

• Nenn-Drehzahl: 12.000 U/min, Maximal: 24.000 U/min
• Spindelleistung: 8–15 kW (ISO30 oder HSK-F63)
• 8-Positionen-Revolver oder linearer 10-Positionen-Wechsler mit automatischer Werkzeugkalibrierung
• Vakuumspannsystem (geschlitzter Tisch) mit 290 m³/h Pumpe oder 1.000 m³/h Superturbine
• Mobile Bedieneinheit
• Automatische Schmierung auf allen Achsen
• Flüssigkeits- oder Luftkühlung je nach Konfiguration

Optionen

• Einziehbare Tischanschläge
• Klimatisierung im Schaltschrank
• Zwei unabhängige Arbeitsbereiche
• Pneumatikanschlüsse
• Luft-/Flüssigkeitswerkzeugkühlung (VIP4tools)
• Kaltluft-Werkzeugkühlung (VORTEX)
• Hochpräziser Kugelgewindetrieb
• C-Achse
• Zusätzliche Scheibe an der C-Achse für Blechschneiden

10 Gründe für die VISCOM 3X

• Hohe Präzision und hochwertige Oberflächen in Dauerbetrieb
• Breite Materialvielfalt: Kunststoffe, Nichteisenmetalle, Holz, Verbundwerkstoffe, Harze
• Hohe Bearbeitungsgeschwindigkeiten zur Reduzierung der Zykluszeiten
• Fortschrittliche Steuerungssoftware für komplexe Geometrien
• Präzise CNC-Steuerung für reproduzierbare Ergebnisse
• Elektroverschweißte, stabilisierte Stahlstruktur
• Einfache, intuitive Bedienung
• Zertifizierte Sicherheit (CE/ISO)
• Geringer Wartungsaufwand durch automatische Schmierung
• Individuelle Konfiguration von Tisch, Werkzeugen und Kühlung möglich

caractéristiques / spécifications techniques

• Achsen: 3
• Struktur: Fahrbarer Portalbalken
• Arbeitsbereich (Beispiele): 3.100 / 4.100 / 5.100 ... x 2.050 x 250 mm
• Fräskopf Leistung: 8–15 kW (ISO30 oder HSK-F63)
• Nenn-Drehzahl: 12.000 U/min
• Max. Drehzahl: 24.000 U/min
• Vakuumpumpe: 290 m³/h oder 1.000 m³/h Superturbine
• Werkzeugwechsler: 8-Positionen-Revolver oder 10-Positionen-linear
• Werkzeugtaster: inklusive
• Werkstückspannsystem: Vakuumsystem (geschlitzter Tisch)
• Bedienfeld: mobil (beweglich)
• Kühlsystem: Flüssigkeit oder Luft
• Arbeitstisch: Phenolharz oder mikroperforiertes Aluminium
• Vorschubgeschwindigkeit: X 55 m/min - Y 55 m/min - Z 33 m/min
• Schmierung: Automatisch
• Antrieb/Übertragung: X,Y Ritzel/Z Spindel
• Elektrische Versorgung: 400 V AC / 50 Hz (typisch)
