CNC-Fräsmaschine / 3-Achsen SG-3

vertikalfür Aluminiumfür Verbundstoffe

Beschreibung

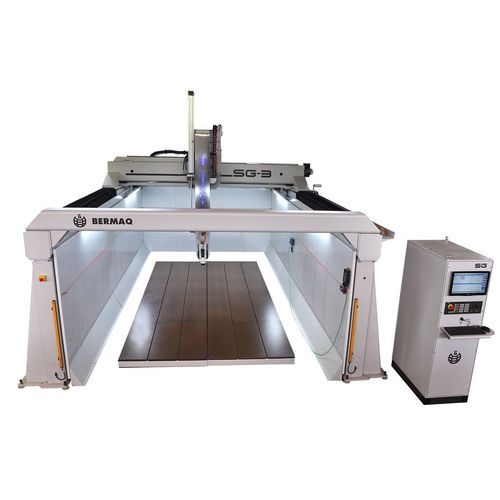

Die SG-3 Gantry 3-Achs CNC-Fräsmaschine von BERMAQ® ist für die Bearbeitung mittelgroßer Bauteile aus Polystyrol, Kunststoffen, Harzen, Schäumen, Aluminium, Edelstahl und Verbundwerkstoffen ausgelegt. Die modulare Portalkonstruktion erlaubt verschiedene Konfigurationen und Ausstattungsoptionen für Prototypenbau oder Produktion.

Anwendungen

• Luftfahrt und Automobil: Prototypen, Formen und Bearbeitung von Verbundwerkstoffen.
• Schiffbau: Modelle und leichte Strukturen für Boote.
• Modellbau und Prototyping: Modelle, Architekturentwürfe und maßgeschneiderte Teile.
• Kunststoffe und Verbundwerkstoffe: Schneiden und Bearbeiten von Schäumen, Polyurethan und Harzen.
• Formenbau und Werkzeuge: Herstellung von Mustern für Thermoformen und Gießen.
• Kunst und Szenografie: Bühnenbilder, Skulpturen und Filmproduktion.

Materialien

• Polystyrol, Schäume und Polyurethan
• Technische Kunststoffe und Harze
• Aluminium
• Edelstahl
• Verbundwerkstoffe (z. B. Kohlefaser)

Ausstattung und Funktionsbeschreibung
Die SG-3 kombiniert eine steife Gantry-Struktur mit präziser CNC-Steuerung und einer leistungsfähigen Spindel. Das offene Design erleichtert das Be- und Entladen; ein vollständiges Gehäuse mit Fronttüren ist optional erhältlich. Die modulare Bauweise ermöglicht die Integration verschiedener Fräsköpfe und produktionsorientierter Zubehörteile.

Antrieb und Bewegungssystem
Standardmäßig kommt Ritzel-Zahnstangen-Antrieb auf X- und Y-Achse sowie eine vorgespannte Kugelumlaufspindel auf Z zum Einsatz. Optional ist eine Doppel-Servomotor-Konfiguration (Master-Slave) zur Verbesserung der Dynamik und Positioniergenauigkeit erhältlich.

Werkzeuge und Automatisierung
Die Maschine unterstützt einen linearen Werkzeugwechsler unter dem Portal sowie automatische Werkzeugwechsler mit 10, 12, 30 oder bis zu 40 Positionen. Verschiedene Fräsköpfe und automatisierte Abläufe können zur Verkürzung der Zykluszeiten eingesetzt werden.

Steuerung und Zubehör
Kompatibel mit Heidenhain iT NC640 oder SIEMENS 840D SL. Verfügbare Zubehörteile: elektronisches Handrad und klimatisierter Schaltschrank für den zuverlässigen Betrieb in industriellen Umgebungen.

Hilfssysteme und Optionen

• Kontaktloses Werkzeugmessgerät
• Drahtloses Tastsystem für Werkstückvermessung
• Werkzeugkühlsystem
• Vakuumpumpe zur verbesserten Werkstückspannung
• Automatisches Schmiersystem
• Arbeitstisch aus Phenolharz
• Vollverkleidung (optional)

Leistung und Produktivität
Die SG-3 ist darauf ausgelegt, Rüst- und Produktionszeiten zu reduzieren und gleichzeitig Wiederholgenauigkeit sowie Oberflächenqualität in Branchen wie Luftfahrt, Automobil, Formenbau und Verbundwerkstoffe zu verbessern.

Technische Daten

• Modell: SG-3 (3-Achsen Gantry-CNC-Fräsmaschine)
• Achsen: 3 (X, Y, Z)
• Antrieb: Ritzel-Zahnstange (X/Y), vorgespannte Kugelumlaufspindel (Z)
• Option Bewegung: Doppel-Servomotor (Master-Slave)
• Werkzeugwechsler: linear unter dem Portal; automatische Optionen: 10 / 12 / 30 / bis zu 40 Positionen
• Steuerungen: Heidenhain iT NC640 oder SIEMENS 840D SL
• Zubehör: elektronisches Handrad, klimatisierter Schaltschrank
• Tisch: Phenolharz-Arbeitstisch
• Optionen: kontaktlose Werkzeugmessung, drahtloses Tastsystem, Werkzeugkühlung, Vakuumpumpe, automatische Schmierung
• Gehäuse: offenes Design serienmäßig; Vollverkleidung optional
• Verarbeitbare Materialien: Polystyrol, Kunststoffe, Harze, Schäume, Polyurethan, Aluminium, Edelstahl, Verbundwerkstoffe
