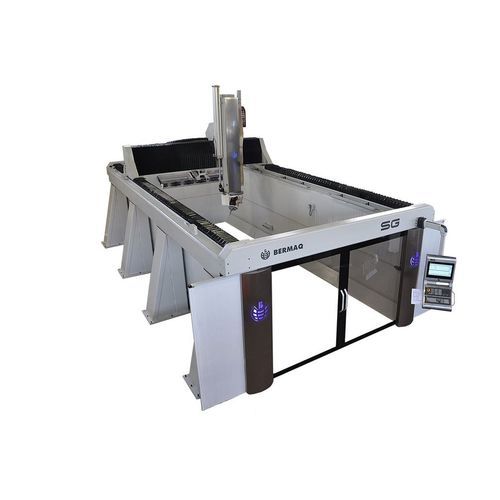

CNC-Fräsmaschine / 5-Achs SG-5

vertikalfür Aluminiumfür Holz

Produktbeschreibung
Die SG-5 ist eine 5-Achs-Portal-CNC-Fräsmaschine zur Bearbeitung einer breiten Materialpalette: Aluminium, Verbundwerkstoffe, Polystyrol, Acryl, Holz, Harze und Mineralwerkstoffe. Die modulare Bauweise erlaubt kundenspezifische Konfigurationen für Modellbau, Kantenbearbeitung und Produktionsanwendungen in Schiffbau, Automobil, Luftfahrt, Schienenverkehr und Bühnenbau.

Anwendungsbereiche

• Luftfahrt: Bearbeitung von Verbundbauteilen und Vorrichtungen
• Schiffbau: Modelle, Leichtbaustrukturen und Prototypen für Schiffe
• Modell- und Prototypenbau: Maßstabsmodelle, architektonische Elemente und Sonderteile
• Verbundwerkstoffe: Schneiden und Bearbeiten technischer Schäume, Polyurethan und Harze
• Formenbau: Herstellung von Modellen für Thermoformen und Gießen
• Kunst- und Bühnenbild: szenische Elemente und großformatige Dekorationsteile

Werkstoffe

• Aluminium und Leichtmetalle: Schrupp- und Schlichtbearbeitung von Strukturteilen
• Verbundwerkstoffe und Laminat: Kohlefaser, Glasfaser und technische Werkstoffe
• Acryl und Methacrylat: Schneiden und Bearbeiten mit optischer Oberfläche
• Holz und Holzwerkstoffe: MDF, Sperrholz, Massivholz
• Technische Harze: Prototypen, Formen und Werkzeuge
• Solid Surface: Corian und ähnliche Materialien

Ausstattung & Leistung
Portalstruktur für hohe Steifigkeit und Stabilität bei großvolumigen Teilen. Offene oder vollständig eingekapselte Ausführung verfügbar. Frässpindeln 15 kW bis 24 kW mit Drehzahlen bis zu 36.000 rpm. Linearer automatischer Werkzeugwechsler mit 12, 24 oder 36 Positionen (optional bis 40). Antrieb X/Y über Zahnstange/Zahnrad, Z über Kugelgewindespindel; optionale Doppel-Servo-Motoren im Master-Slave-Betrieb. Fortschrittliche CNC-Steuerung für simultane 5-Achsen-Bearbeitung, klimatisierter Schaltschrank und intuitive Bedienoberfläche für umfangreiche Programmierung.

Optionen

• Berührungsloses Werkzeugmessgerät zur Justierung und Brucherkennung
• Drahtlose Werkstücksonde
• Werkzeugkühl- und Schmierlösungen
• Vakuumpumpe und Vakuumtische für verbesserten Halt
• Verschiedene Fräsköpfe je nach Anwendung
• Automatischer Werkzeugwechsler bis zu 40 Positionen
• Vollständige Einhausung mit Fronttüren für staubige oder regulierte Umgebungen

Technische Merkmale (Übersicht)

• Modell: SG-5
• Struktur: Gantry (Portal)
• Spindelleistung: 15 kW – 24 kW (konfigurierbar)
• Nenn-Drehzahl Spindel: 10.000 rpm (typisch)
• Maximale Drehzahl: 36.000 rpm
• Werkzeugwechsler: 12 / 24 / 36 Positionen (Optional bis 40)
• Werkstückspannsystem: Spann-/Aufspanntisch (Vakuum/gerillte Tischplatte optional)
• Steuerung: SIEMENS
• Positioniergeschwindigkeiten: X 60 m/min, Y 60 m/min, Z 25 m/min
• Übertragung: X,Y Zahnstange/Zahnrad; Z Kugelgewindespindel
• Schmierung: automatisch
• Schaltschrank: klimatisiert (optional)
