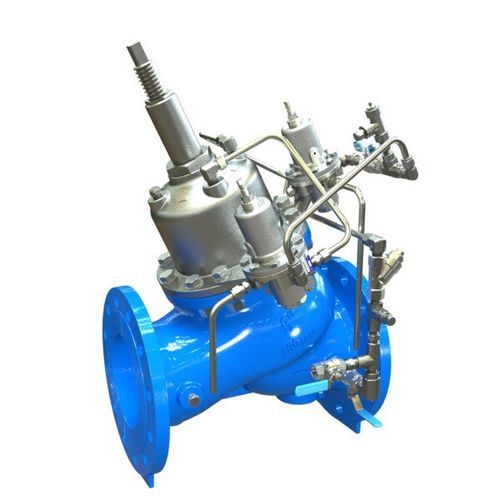

Kolbenventil 835-M

hydraulisch gesteuertStellFlusskontrolle

Übersicht
Hydraulisch betriebenes, kolbenbetätigtes Off-line-Druckstoß-vorbeugendes Regelventil (Modell 835-M, Serie 800). Das Ventil öffnet in Voröffnung sofort bei Druckabfall durch plötzlichen Pumpenstopp, um die zurückkehrende Hochdruckwelle zu dämpfen und Druckstöße zu eliminieren. Es schließt gleichmäßig dicht (tropffest) so schnell, wie die Entlastungsfunktion es zulässt, und verhindert damit Schließstoß. Das Ventil entlastet außerdem überhöhten Systemdruck. Ein mechanischer Durchflusssteller (mechanischer Öffnungsbegrenzer) ist integriert, um einen stabilen Durchfluss zu gewährleisten.

Merkmale & Vorteile

• Hydraulisch betriebenes, kolbenbetätigtes Design – geeignet für Hochdruckanwendungen
• Durch Leitungsdruck angetrieben – unabhängiger Betrieb ohne externe Antriebe
• Einfaches, wartungsfreundliches Konzept
  • Kosten-effizient und wartungsarm
  • Minimale externe Zubehörteile
• In-line wartbar – Inspektion und Reparatur ohne Rohrdemontage
• Doppelkammer-Design
  • Gemäßigte Ventilreaktion
  • Kontrollierte Schließkurve zur Vermeidung von Schließstößen
• Halbgeradliniger Durchfluss, volles Rohr ohne Hindernisse – nicht-turbulenter Durchfluss und hohe Zuverlässigkeit
• Erhöhtes Edelstahlsitz – resistent gegen Kavitation
• Integrierter mechanischer Durchflusssteller – konstante Durchflussbegrenzung und einfache Einstellung
• Optionaler V-Port Drosselstopfen – verbesserte Stabilität bei geringem Durchfluss

Typische Anwendungen

• Pumpstationen und Wasserwerke – Druckstoßkontrolle und Schutz bei Pumpenabschaltung

Technische Daten / Spezifikationen

• Modell: 835-M
• Serie: Serie 800
• Betrieb: Hydraulisch betrieben, kolbenbetätigt, Off-line-Druckstoß-vorbeugendes Regelventil
• Antrieb: Leitungsdruck (unabhängiger Betrieb)
• Design: Doppelkammer; In-line wartbar
• Durchflussweg: Halbgeradlinig; volles Rohr ohne Hindernisse
• Sitz: Erhöhtes Edelstahlsitz zur Kavitationbeständigkeit
• Integriert: Mechanischer Durchflusssteller (mechanischer Öffnungsbegrenzer)
• Optional: V-Port Drosselstopfen für stabile Drosselung bei geringem Durchfluss
• Hauptanwendung: Pumpstationen (Druckstoßschutz)
• Interner/Katalog-Barcode: 30587
