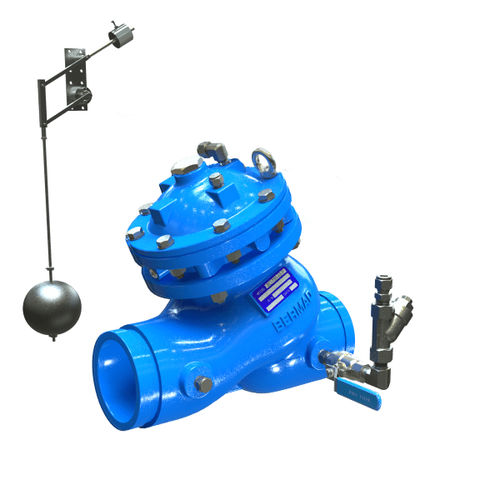

Kugelsitzventil BC-750-66-P

hydraulisch gesteuertSchwimmerfür Füllstandskontrolle

Beschreibung
Hydraulisch betätigtes Niveausteuerungsventil, das das Befüllen von Speichern steuert und vordefinierte Hoch‑ und Niedrigpegel über einen nicht modulierten, zweistufigen vertikalen Schwimmer einhält. Öffnet bei einem voreingestellten niedrigen Pegel und schließt tropfdicht bei einem voreingestellten hohen Pegel.

Eigenschaften & Vorteile

• Für anspruchsvolle Bedingungen ausgelegt: hervorragende Anti‑Kavitations‑Eigenschaften; breiter Durchflussbereich; hohe Stabilität und Genauigkeit; tropfdichte Schließung.
• Doppelkammer‑Antrieb:
  • Mäßige Ventilreaktion
  • Geschützte Membran
  • Optionale Funktion bei sehr niedrigem Druck
  • Mäßige Schließkurve für sanften Betrieb
• Modulares, flexibles Design zur einfachen Erweiterung
• Hindernisfreier Durchflussweg für ungehinderten Sitzbereich
• Optionaler V‑Port Drosselstopfen für stabile Regelung bei geringen Durchflüssen
• Hochwertige Werkstoffe geeignet für Trink‑ und Industriewasser
• In‑line wartbar für vereinfachte Instandhaltung

Konstruktion & Betrieb

• Hydraulisch gesteuerter, nicht modulierender zweistufiger vertikaler Schwimmermechanismus.
• Doppelkammer‑Ventilgehäuse für betriebliche Stabilität und Membranschonung.
• Aufbau reduziert Kavitation und ermöglicht präzise Niveauregulierung über einen breiten Durchflussbereich.

Zertifizierungen & Normen

• EN-1074
• NSF/ANSI 61-372
• WRAS
• AS 5081
• Weitere anwendbare Funktions‑ und Trinkwassernormen

Typische Anwendungen

• Befüllung und Pegelregelung von Speichern
• Zweistufige Regelung für Wassererneuerung und geräuscharmen Betrieb
• Trinkwassersysteme, Brandschutz, Grauwassersysteme, kommunale und industrielle Netze

Technische Daten

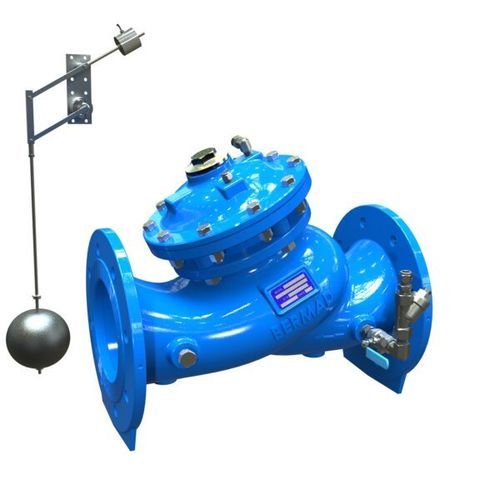

• Modell: 750-66
• Serie: 700 Sigma
• Produkttyp: Niveausteuerungsventil mit zweistufigem vertikalem Schwimmer (nicht modulierend)
• Funktion: Hydraulisch betätigt
• Antrieb: Doppelkammer‑Aktuator (mäßige Reaktion; geschützte Membran)
• Durchflussweg: Hindernisfreier Durchfluss; optionaler V‑Port Stopfen für Stabilität bei geringen Durchflüssen
• Wartung: In‑line wartbar für einfache Instandhaltung
• Leistung: Hervorragende Anti‑Kavitations‑Eigenschaften; breiter Durchflussbereich; hohe Stabilität und Genauigkeit; tropfdichte Schließung
• Werkstoffe: Geeignete Materialien für Trink‑ und Industriewasseranwendungen
• Optionale Zubehörteile: Positionsanzeige, Endschalter, Positionstransmitter, Ersatzteilkits
• Interner Seiten‑Barcode: 29963
