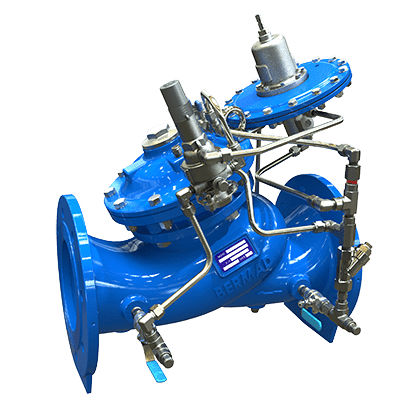

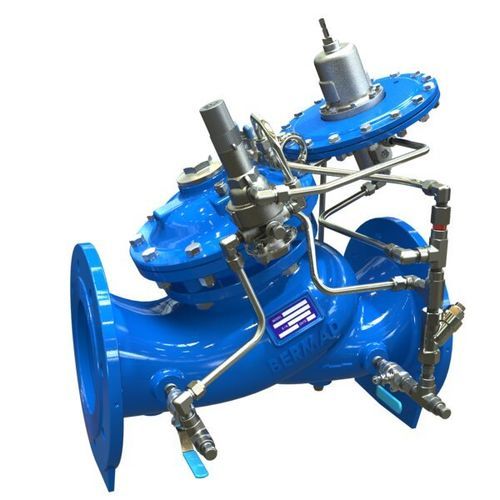

Membranventil WW-753-80 EN/ES

hydraulisch gesteuertvorgesteuertfür Füllstandskontrolle

Produktübersicht
Hydraulisch betätigtes Niveausteuer‑ und Druckhalteventil zur Regelung des Befüllens und des Füllstands von Reservoirs. Während des Befüllens hält das Ventil einen minimalen Druck stromaufwärts unabhängig von schwankendem Durchfluss oder Reservoirstand. Das Ventil schließt bei einem voreingestellten hohen Füllstand und öffnet vollständig bei einem Pegelabfall von ca. 1 m (3 ft), erkannt durch den am Hauptventil montierten 3‑Wege Höhenpilot.

Baureihe / Modell
700 Sigma Serie / Modell 753-80

Eigenschaften & Vorteile

• Doppelkammer‑Antrieb für moderiertes Ansprechverhalten und Schutz der Membran
• 3‑Wege Höhenpilot zur Pegelüberwachung und reproduzierbaren Öffnungs-/Schließzyklen
• Ausgelegt für gute Kavitationseigenschaften und weiten Durchflussbereich
• Tropfdichte Abdichtung sowie hohe Stabilität und Genauigkeit
• Hindernisfreier Durchgang; V‑Port Drosselstopfen optional für sehr stabile Niedrigdurchflussregelung
• In‑line wartbares Design für vereinfachten Service
• Zertifiziert nach Normen für Trinkwasser und Funktionalität: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081

Typische Anwendungen

• Kommunale Systeme — Pegelregelung für Wassertürme und Hochbehälter
• Zweistufige Pegelüberwachung für Wassererneuerung
• Wasserversorgungssysteme — Priorisierung der Zulaufversorgung gegenüber dem Behälterbefüllen
• Trinkwassernetze und Brandschutzsysteme

Betriebshinweise
Das Ventil ist mit einem 3‑Wege Höhenpilot am Hauptventil ausgestattet, der Pegeländerungen erkennt; es öffnet vollständig nach einem Pegelabfall von ca. 1 m und schließt bei voreingestelltem hohem Pegel. Zusätzlich wirkt das Ventil als Druckhaltegerät und sorgt beim Befüllen für den minimalen Druck stromaufwärts trotz Durchfluss‑ oder Pegelschwankungen.

Technische Daten

• Modell: 753-80 (700 Sigma Serie)
• Funktion: Niveausteuerung & Druckhaltung mit 3‑Wege Höhenpilot
• Antrieb: Doppelkammer
• Durchgang: Hindernisfrei
• Optional: V‑Port Drosselstopfen für stabile Regelung bei niedrigem Durchfluss
• Wartung: In‑line wartbar
• Kavitation: Ausgelegt für Kavitationstransparenz
• Betriebsbereich: Weiter Durchflussbereich; optionaler Betrieb bei sehr niedrigem Druck
• Abdichtung: Tropfdicht
• Normen: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
